| 设备数据 | 技术参数 |
|---|---|
| 适用产品 | 电子零件 |
| 产品材质 | 电子零件 |
| 行业 | 电子零件 |
| 功能 | 装配, 检测 |
| 设备规格 | 全自动 |
| 设备描述 |

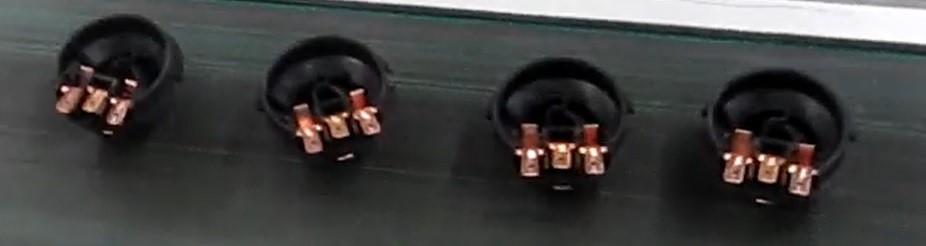

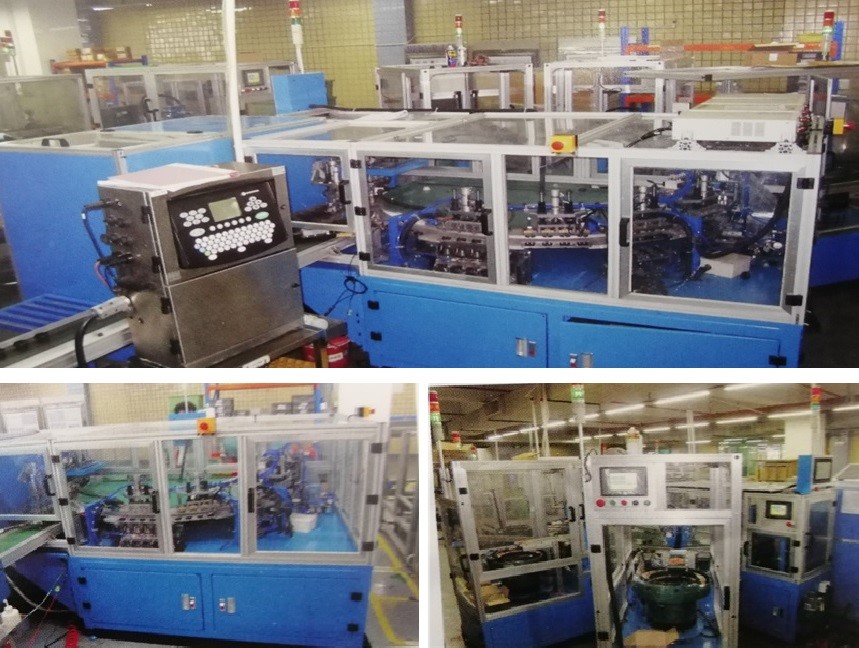

此生产设备应用于P72C各零件的装配及各种检测工序 专机共分10个部分, 主要功能包括: 主体模自动上料 自动上正负极铜片及地极片 自动将正负及地极片压入到主体模 自动检测地极片内阻值 自动测试地极片GO/NO GO 自动检测正负极片之间的耐压绝缘性能 自动检测正负极片和主体模底面的高度及合格品/不合格品的分选下料 |
| 运作原理 |

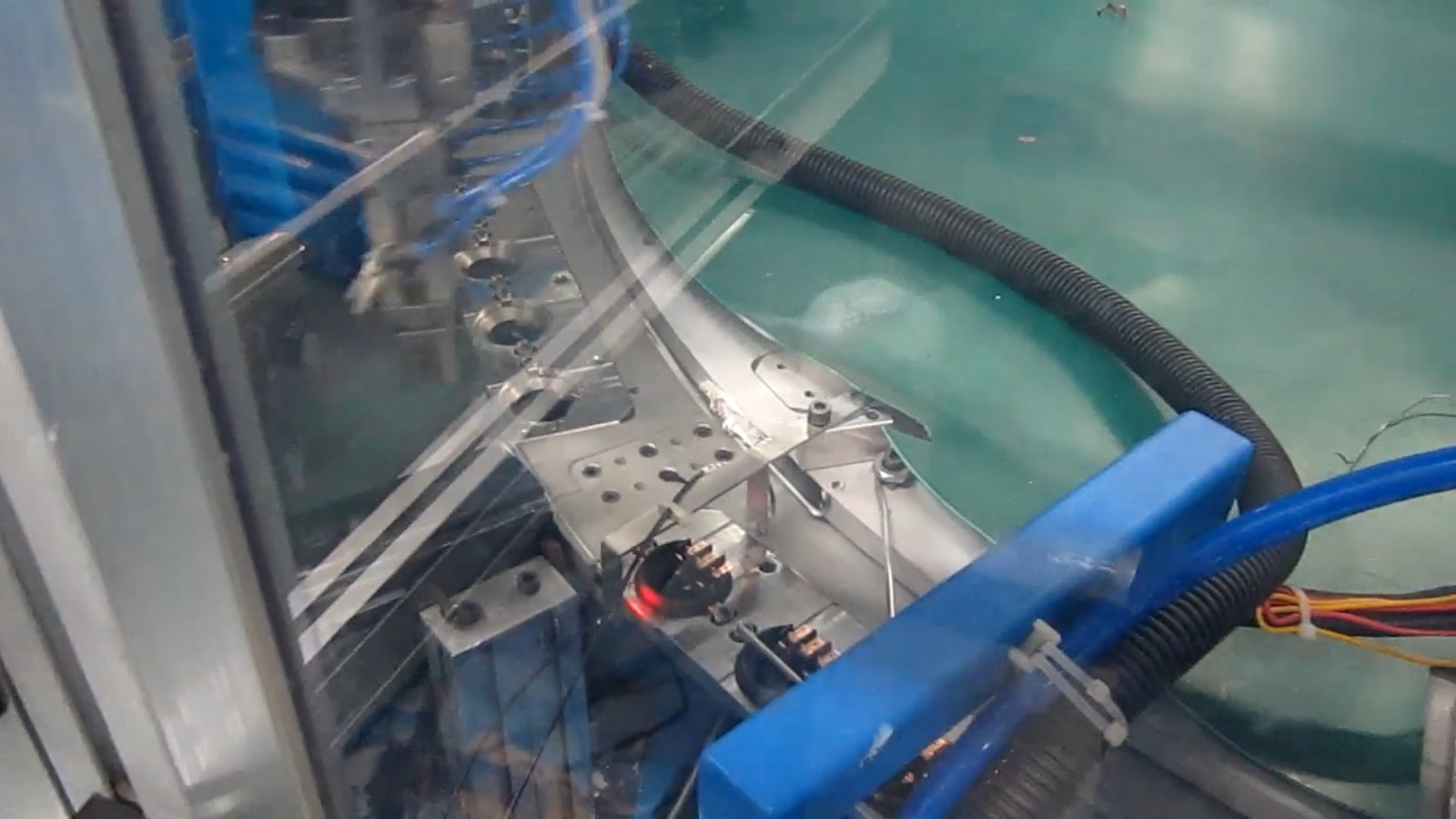

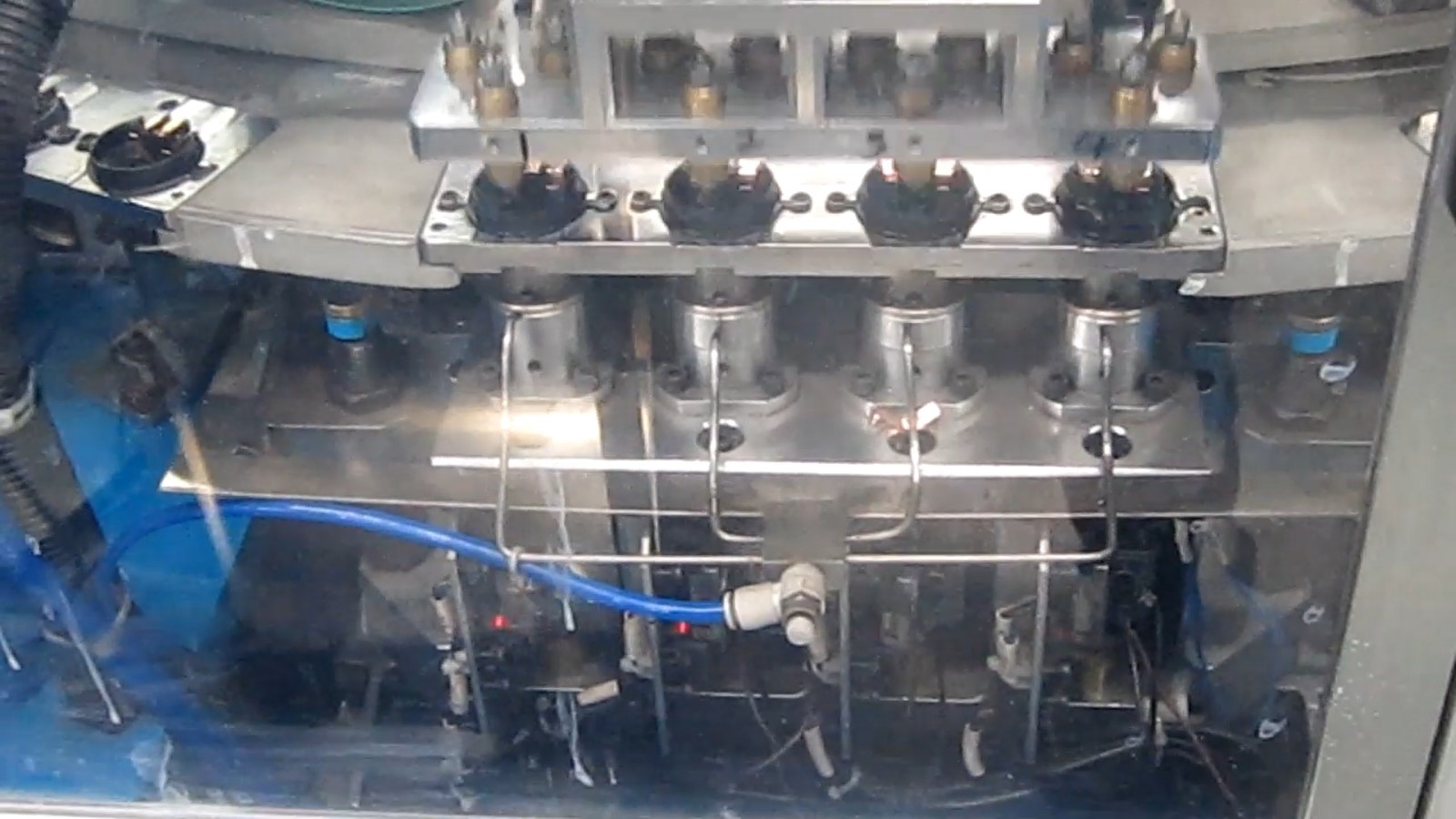

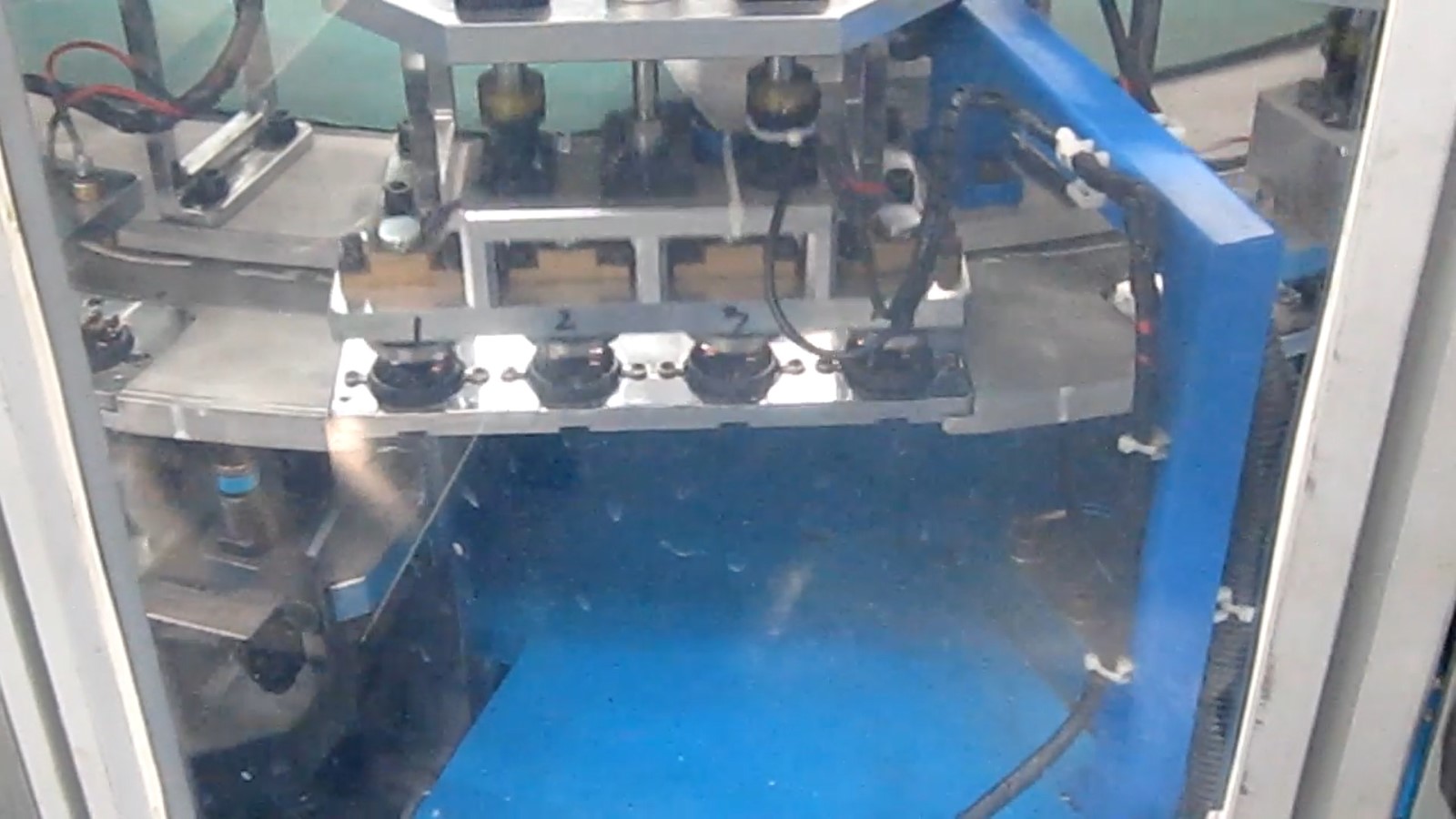

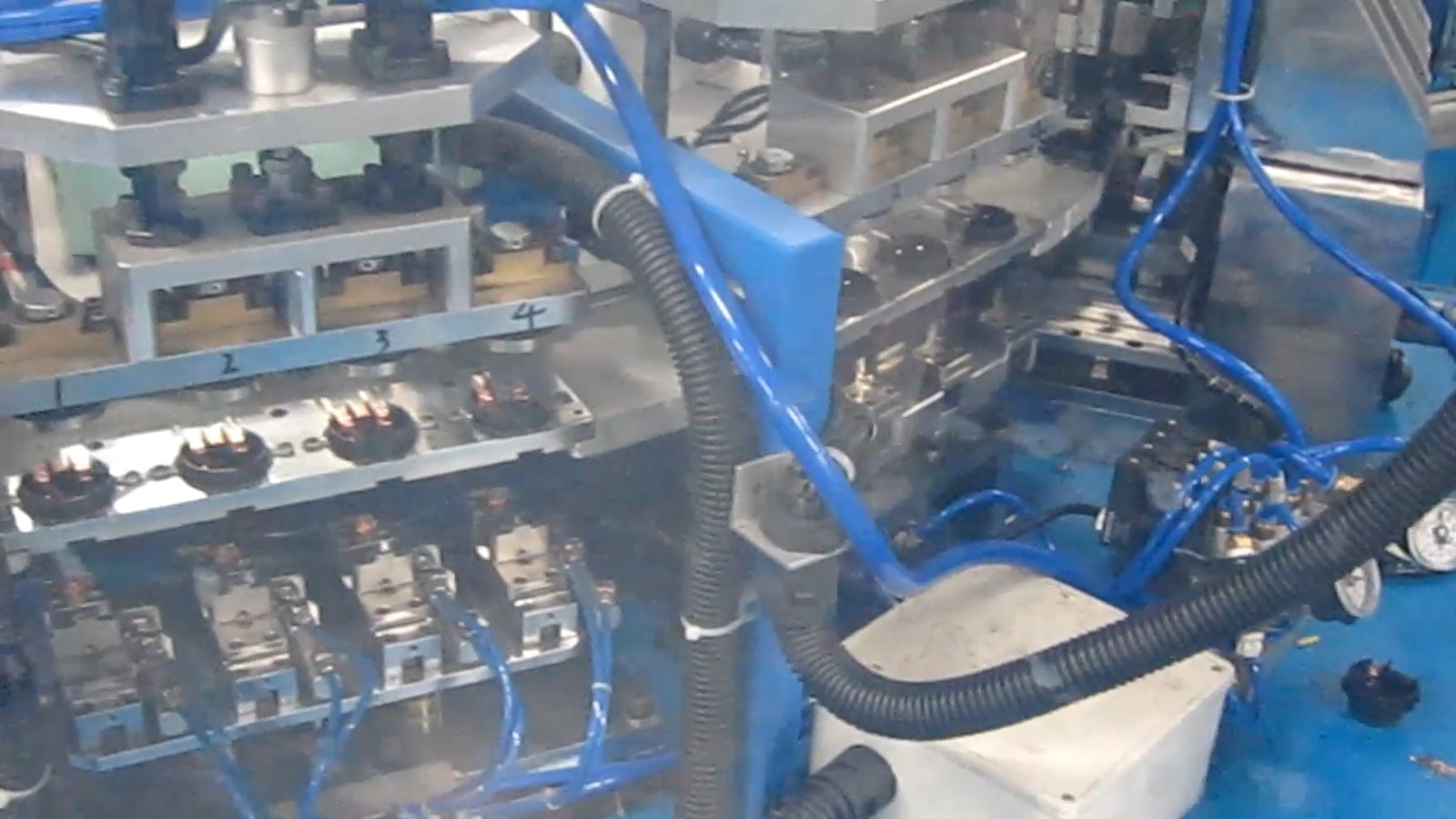

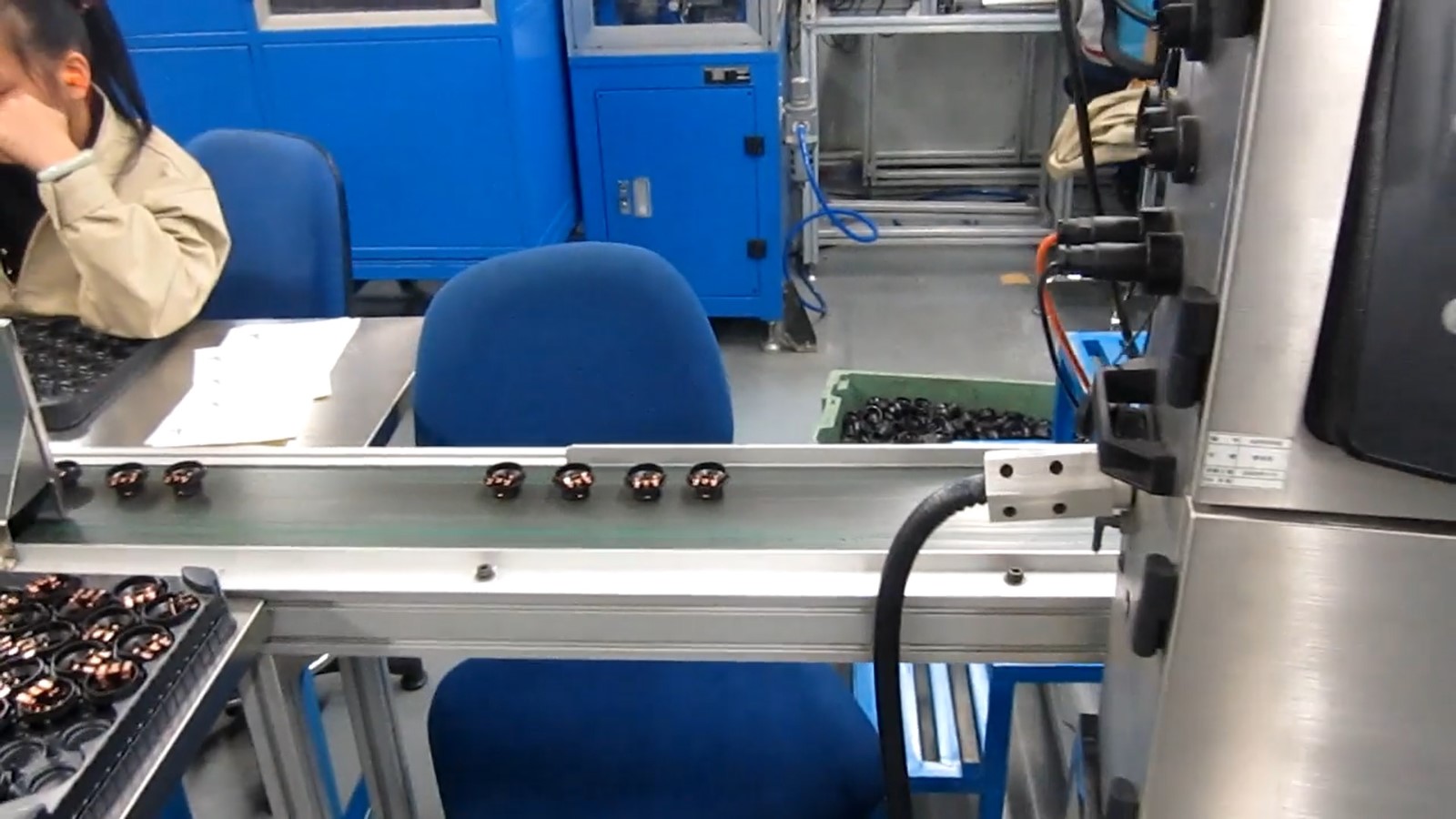

1. 产品塑料主体经震动盘自动排列好, 经机械手放入机器 2. 正、负地极片经震动盘自动排列好 3. 机械手取正、负地极片, 自动压制于塑料主体 4. 自动内阻检测 5. 自动GO/NO GO检测 6. 自动耐压检测 7. 自动高度检测 8. 自动下料到输送带上分选 |
| 生产速度 | 60件/分 |
| 操作方式 | 自动, 触摸屏手动, 触摸屏参数设置 |
| 电源 | 380VAC（三相电源） |
| 气源 | 0.6Mpa |
| 设备尺寸(长 x 宽 x 高) | 4.5m x 3.1m x 1.5m |
| 主要元器件配置 |
气缸：SMC 导轨：HIWIN 分割器：DEX 传感器：OMRON，KEYENCE PLC：MITSUBISHI |
| 设备组成 |
主体模: 振动排料装置, 上料装置, 分料装置 正极片/负极片/地极片上料装置 压制装置 GO/NO Go检测装置 高度检测装置 内阻检测装置 耐压检测装置 输送带, 下料及分选装置 内阻仪, 耐压仪 回转工作盘 |
