| 設備資料 | 技術參數 |
|---|---|
| 適用產品 | 汽車門 |
| 產品材質 | 五金 |
| 行業 | 汽車零件 |
| 功能 | 裝配 |
| 設備規格 | 全自動 |
| 設備描述 |

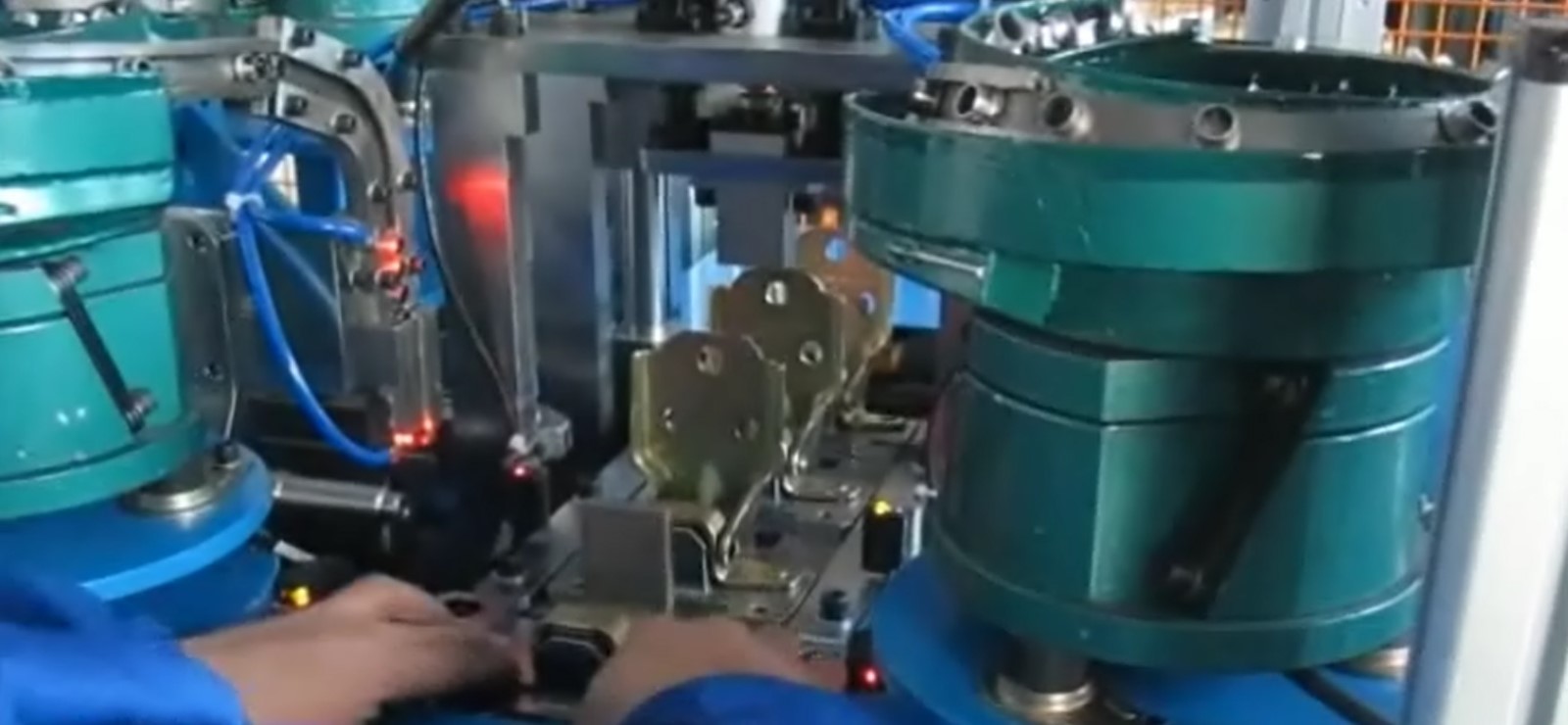

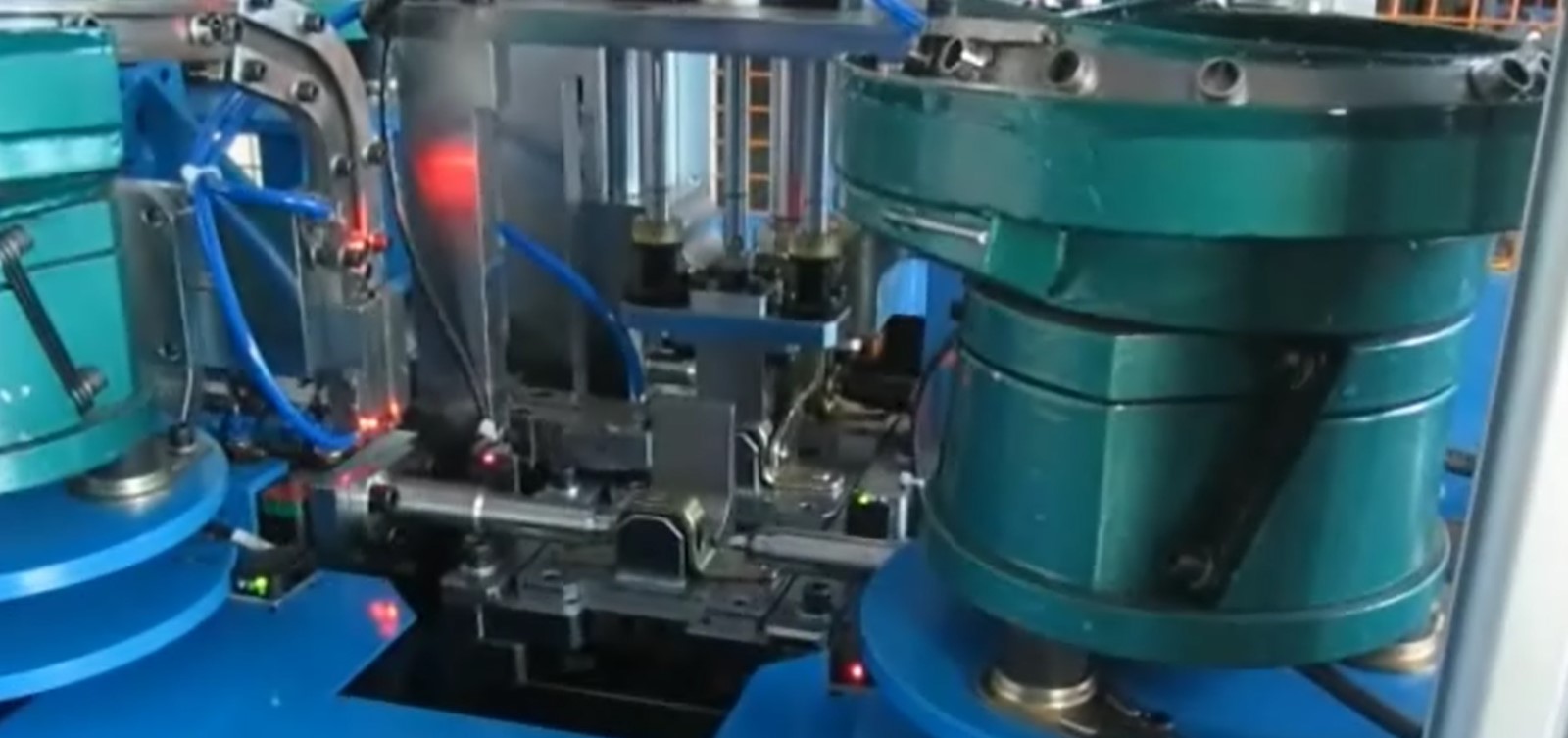

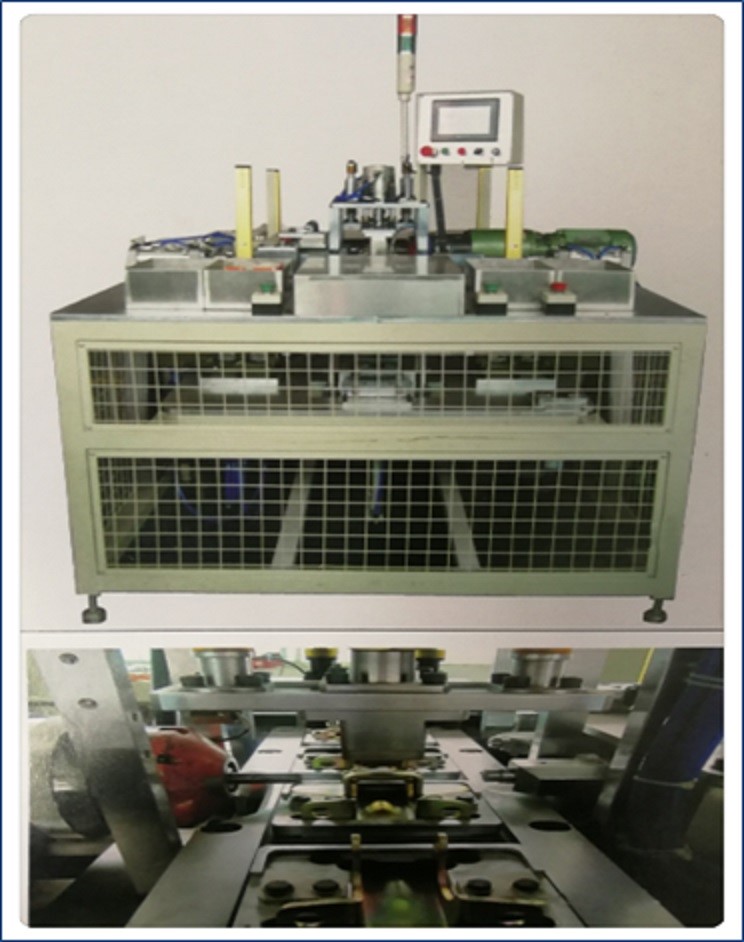

此生產設備應用於車門鉸鏈的自動生產. 設備以全自動方式運作, 一體化去處理複雜的裝配動作, 大量節省人手. 裝配動作于不同工位同步連續進行, 縮減等待時間, 大幅度增加產能. 裝配位置準確, 成品下料後不需要翻工, 可直接裝箱. 設備設計配合五金件, 可接受比較大的五金件工差. 各零件夾具可更換, 以配合不同尺寸的零件, 靈活配合不同款式訂單所. |
| 運作原理 |

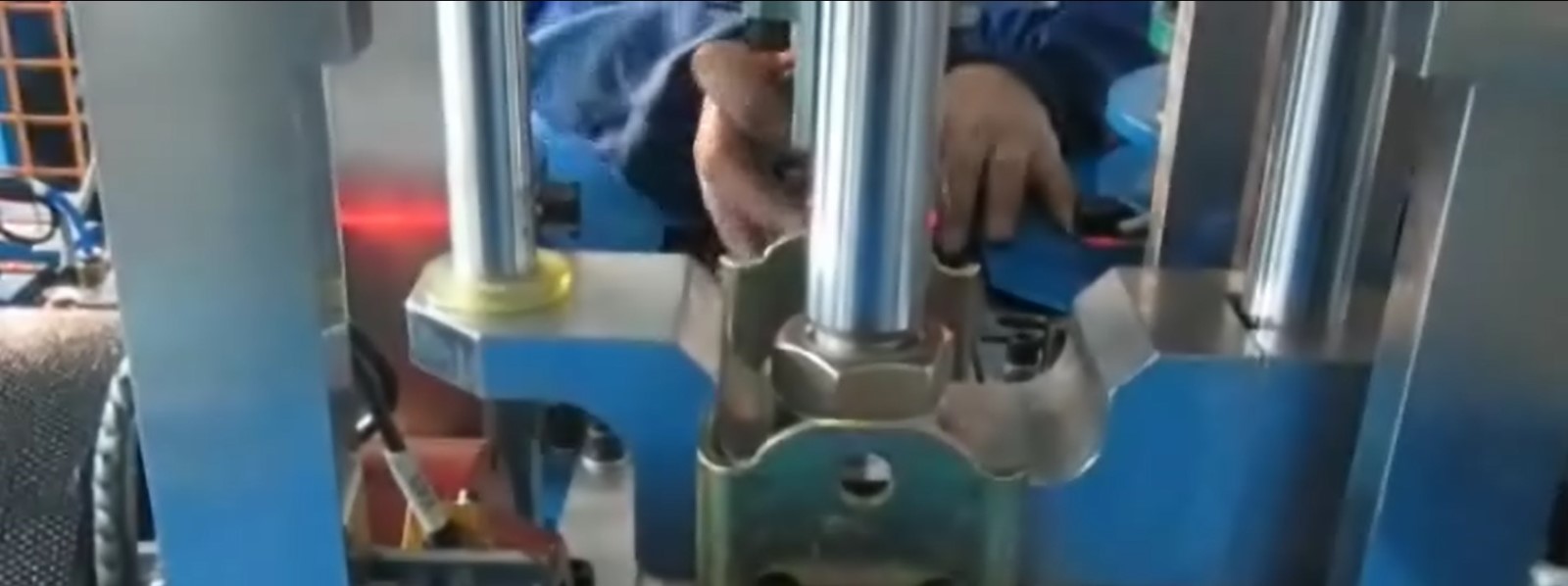

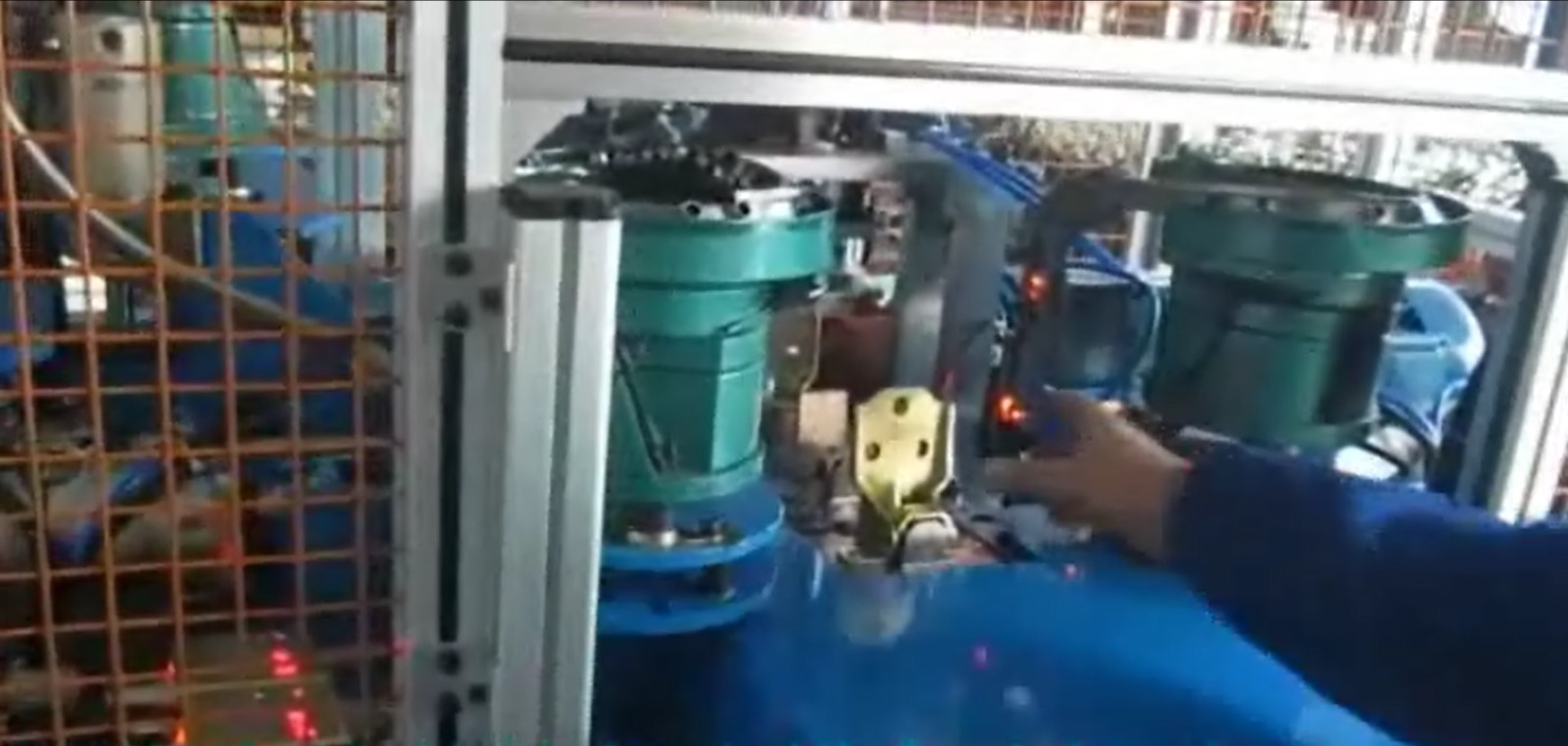

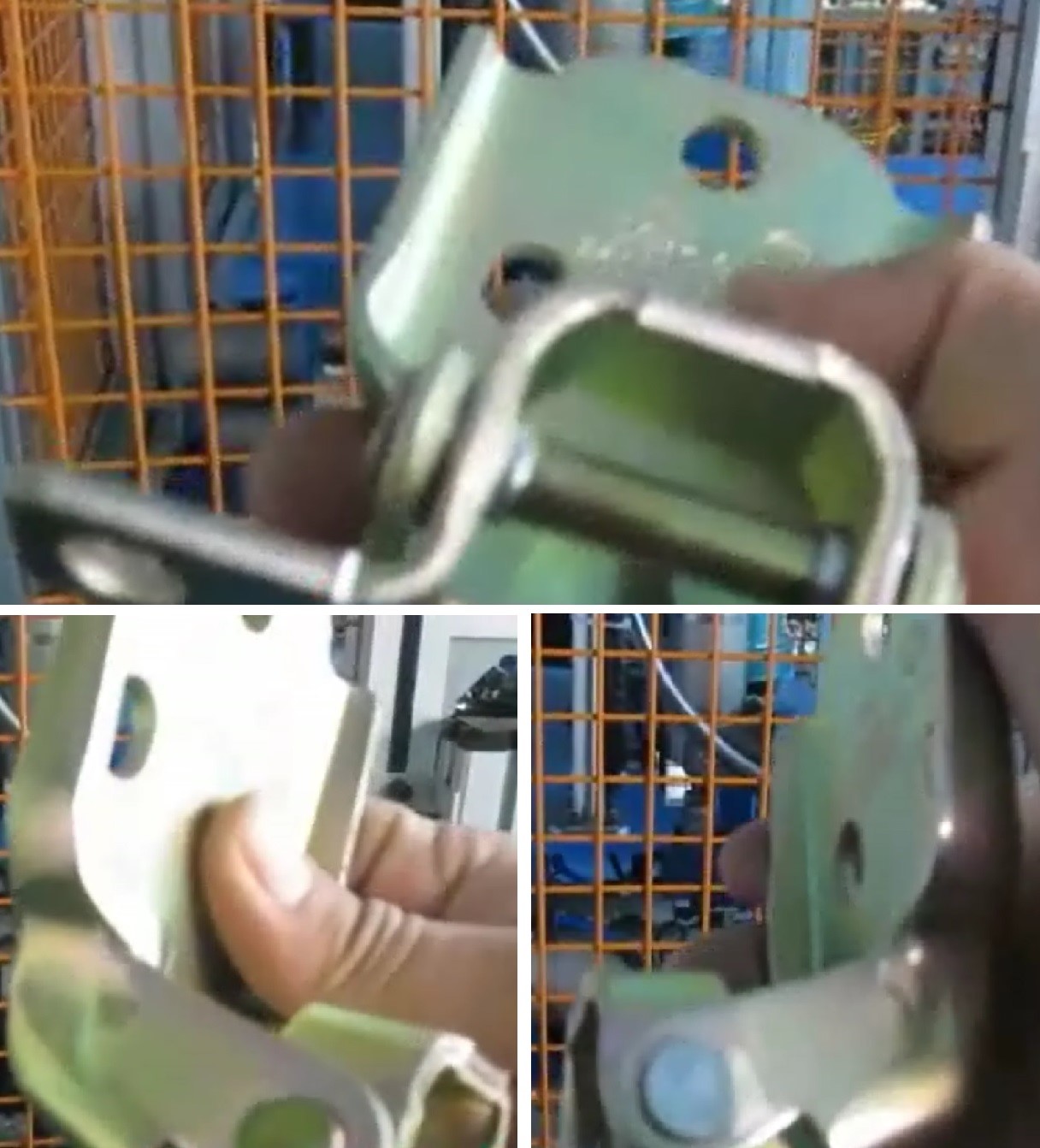

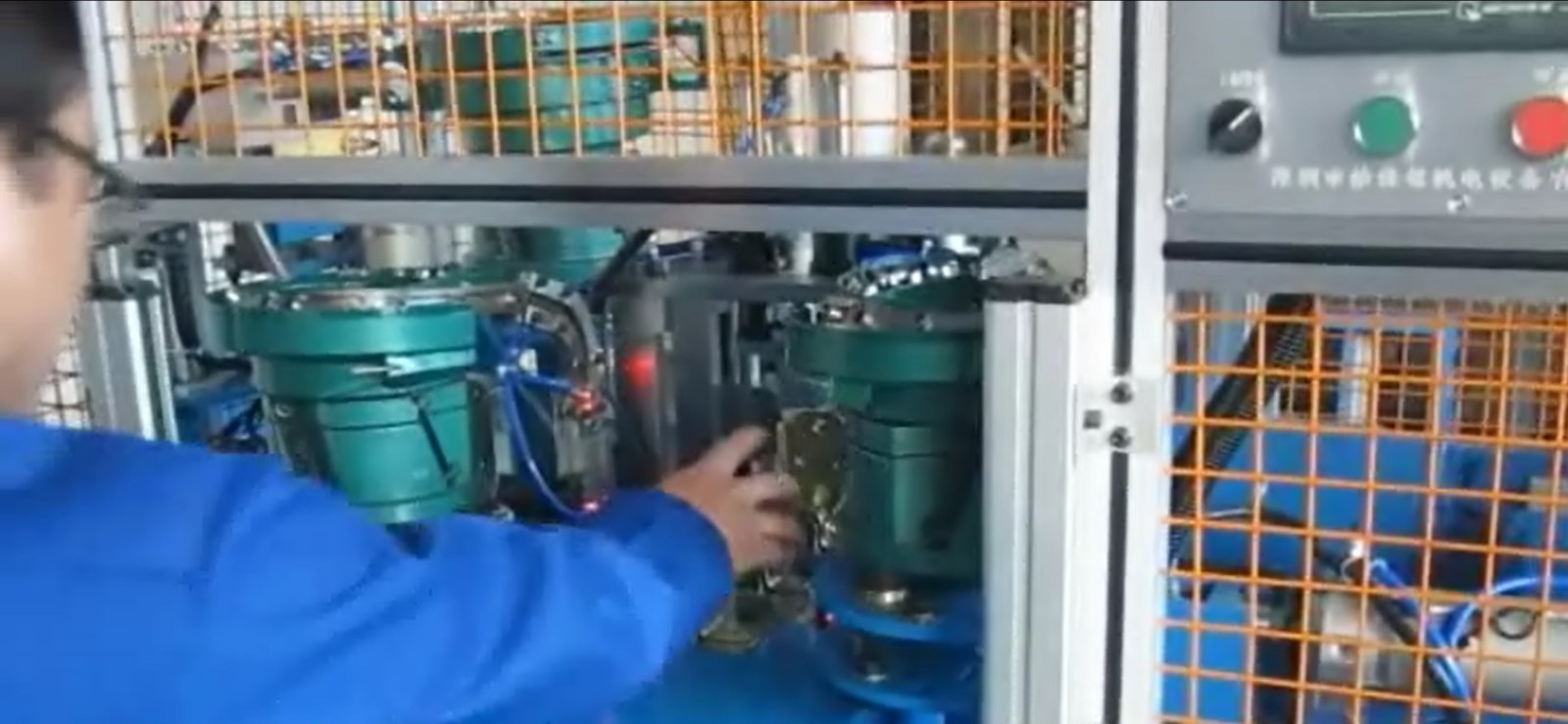

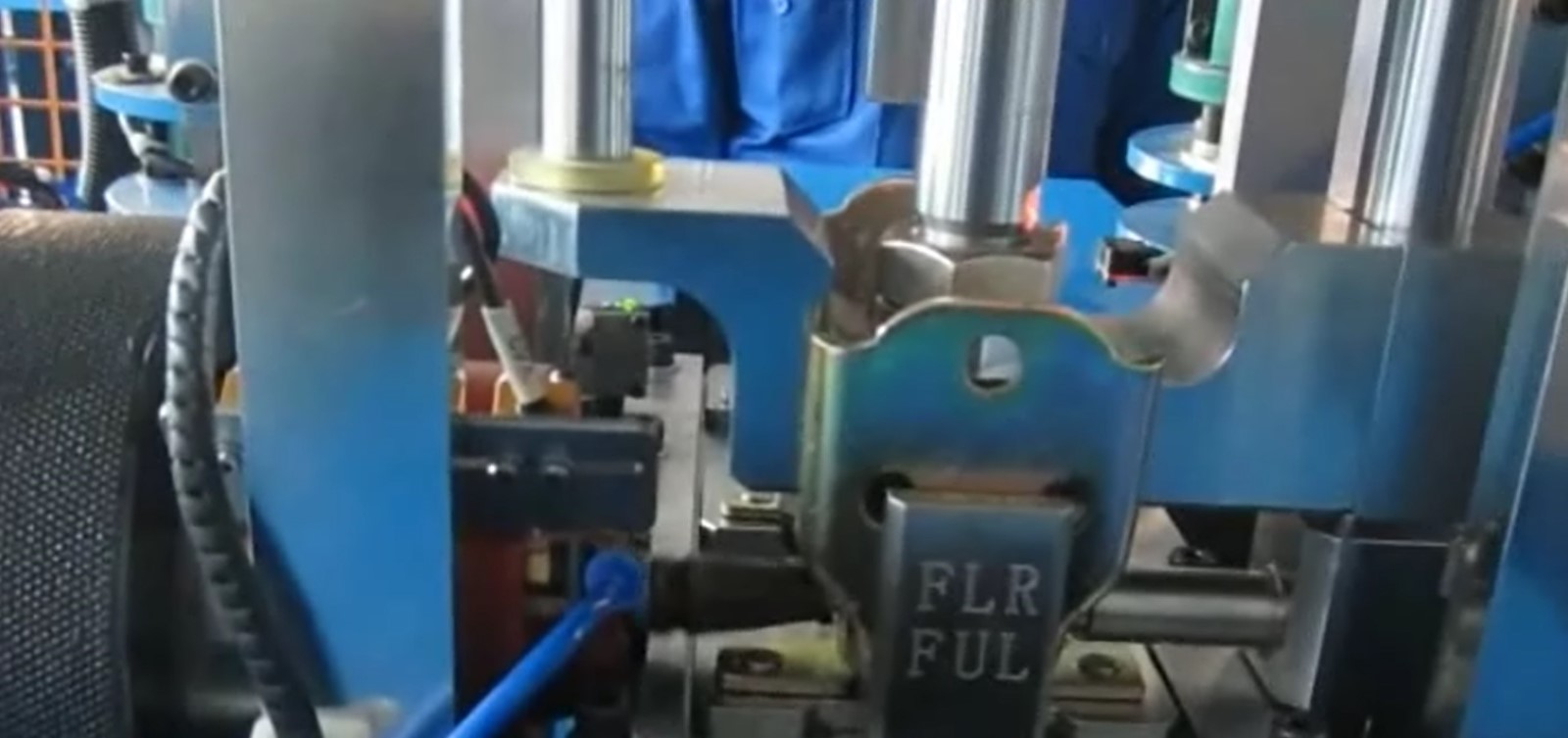

1. 人工將鉸鏈內板放入夾具 2. 鉸鏈內板自動送入鉸孔工位, 再自動送往下一工位裝軸承套 3. 同步進行, 人工將鉸鏈外板放入夾具 4. 鉸孔後的內板和軸承套壓緊 5. 自動裝銷釘及將銷釘旋鉚 6. 完成後人工下成品料 |
| 生產速度 | 3-4件/分鐘 |
| 操作方式 | 自動, 觸控式螢幕手動, 觸控式螢幕參數設置 |
| 電源 | 380VAC（三相電源） |
| 氣源 | 0.6Mpa |
| 設備尺寸(長 x 寬 x 高) | 1.4m x 1.0m x 1.6m |
| 主要元器件配置 |
氣缸：SMC 導軌：HIWIN 感應器：OMRON，KEYENCE PLC：MITSUBISHI |
| 設備组成 |
託盤, 步進輸送裝置, 提升機, 返回輸送線 鉸孔主軸, 主軸進給裝置 軸承套裝入裝置 銷釘裝入裝置 旋鉚機 託盤定位裝置 機架等結構件 氣控系統 電控系統及人機介面 |
