| 設備資料 | 技術參數 |
|---|---|

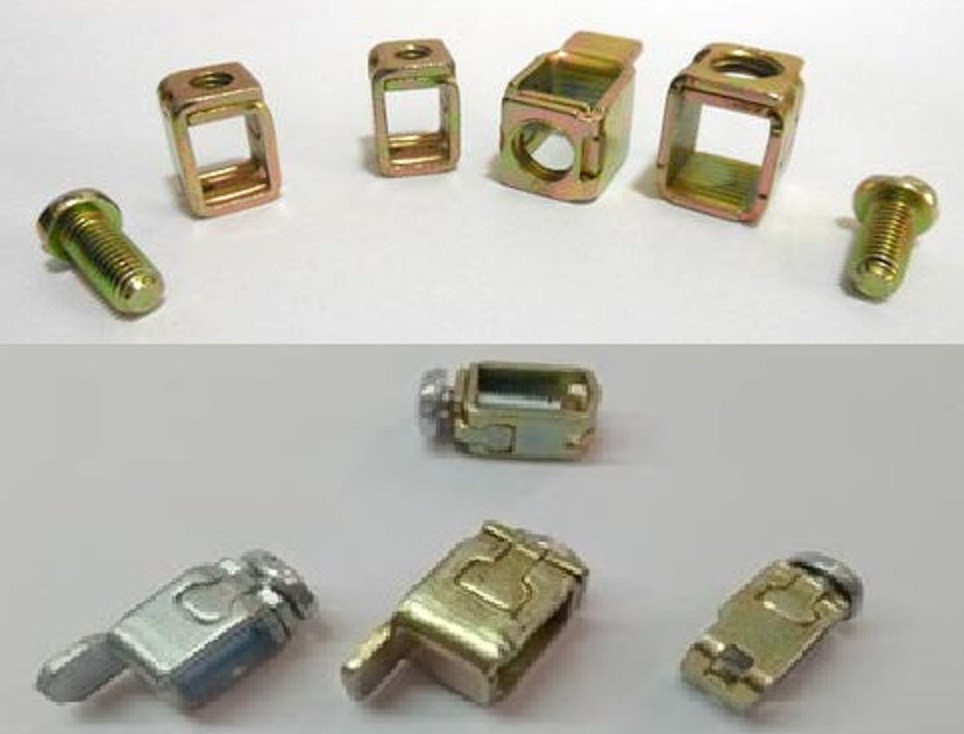

| 適用產品 | MCB端子 |
| 產品材質 | 電子零件 |
| 行業 | 電子零件 |
| 功能 | 裝配, 檢測 |
| 設備規格 | 全自動 |
| 設備描述 |

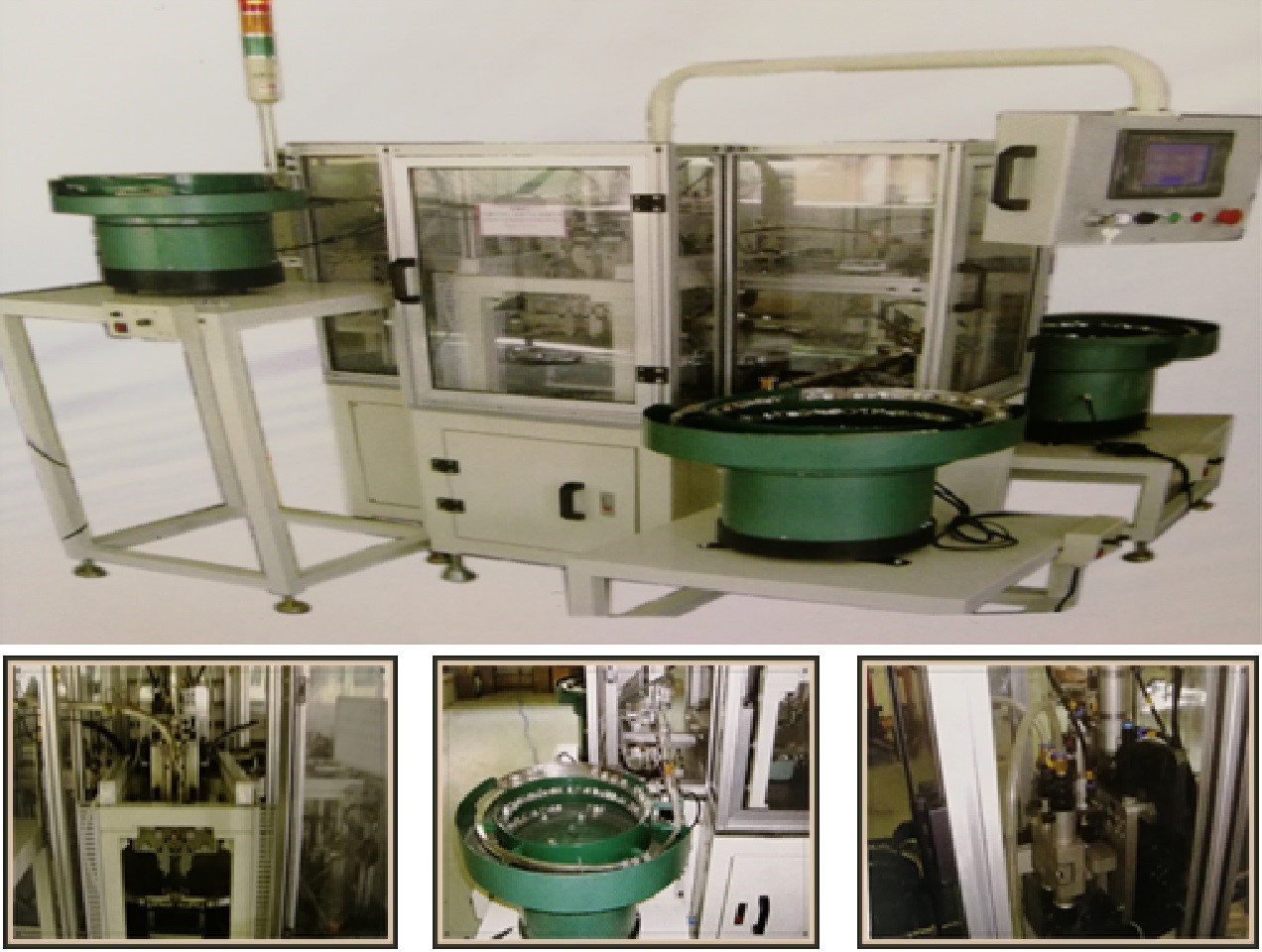

此生產設備應用於MCB端子自動組裝 端子、框架及螺絲都由振動盤自動出料 設備按要求將端子與框架自動裝配在一起後再自動將螺絲鎖入 自動檢測螺絲是否鎖入到位, 並根據檢測結果將成品自動下料到成品箱及不合格品箱 所有動作自動不需要人工干預 |
| 運作原理 |

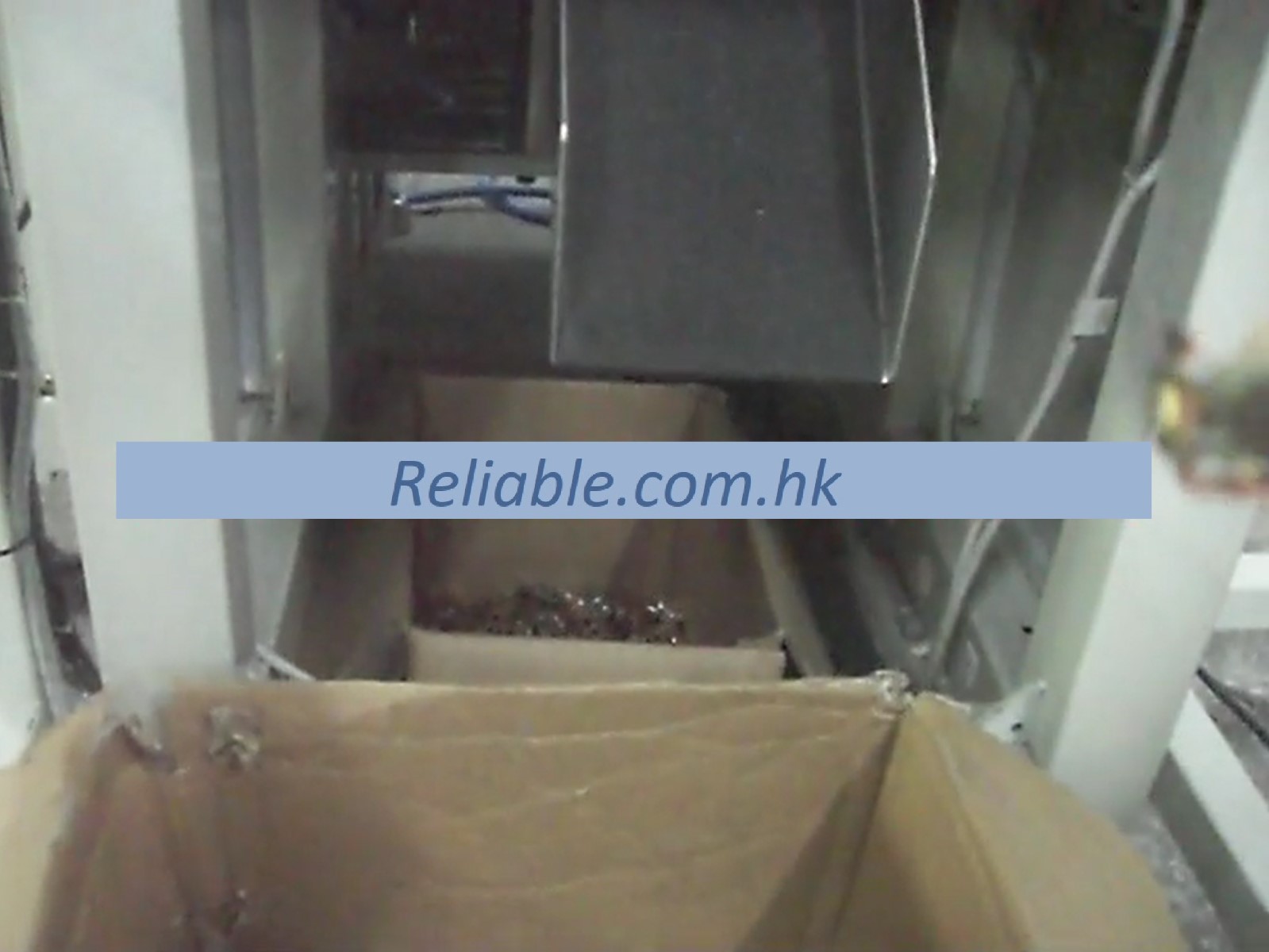

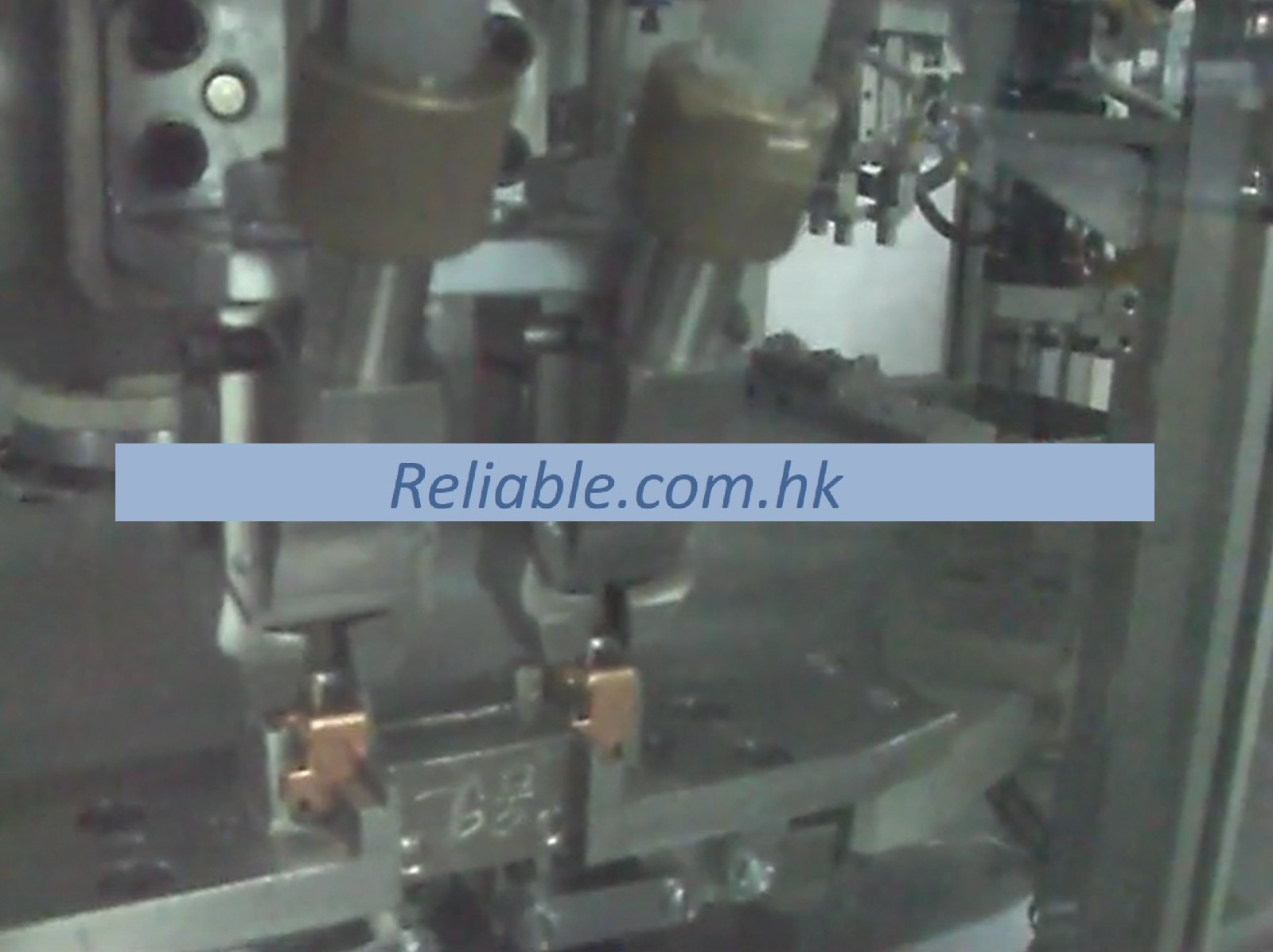

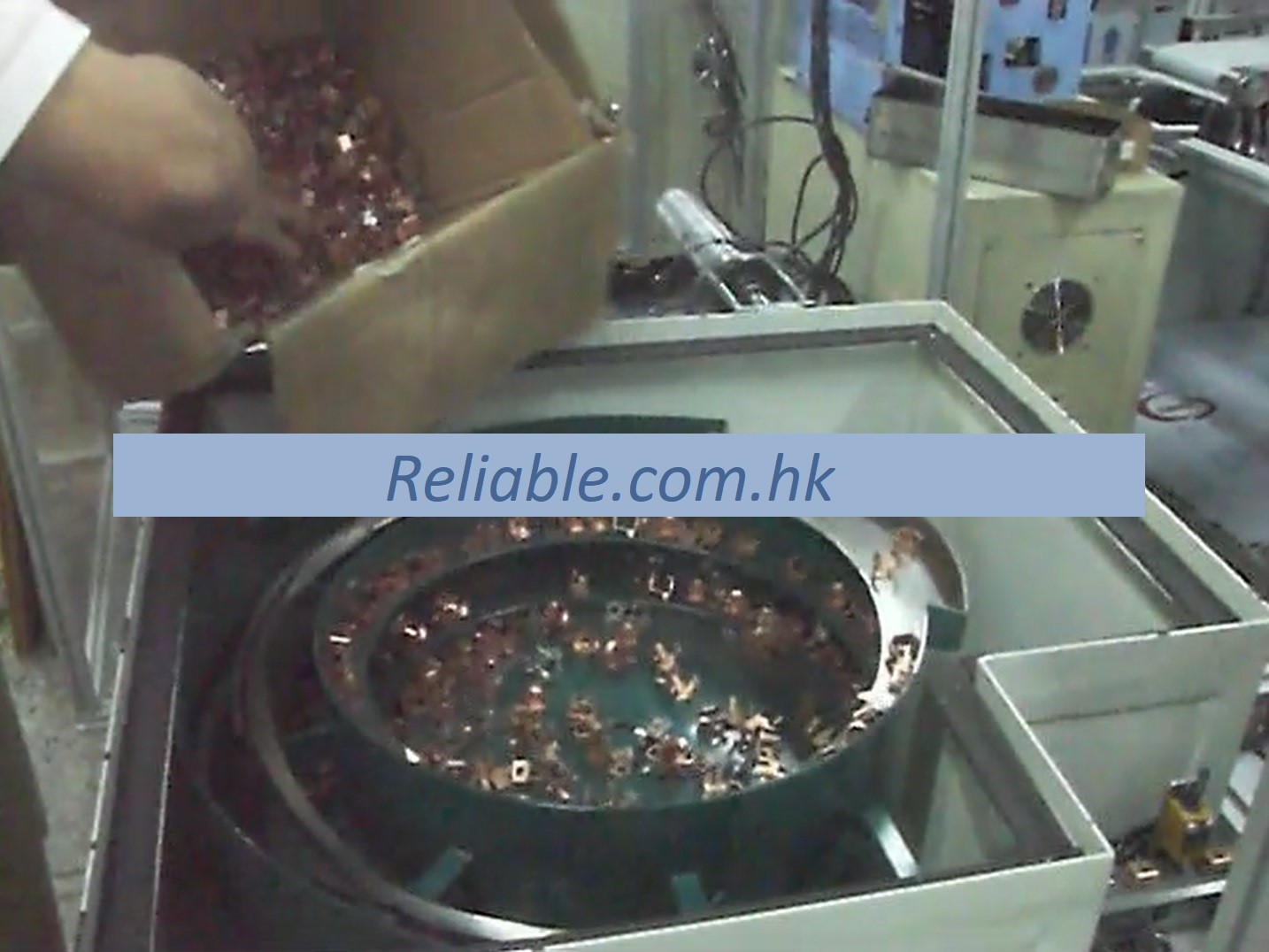

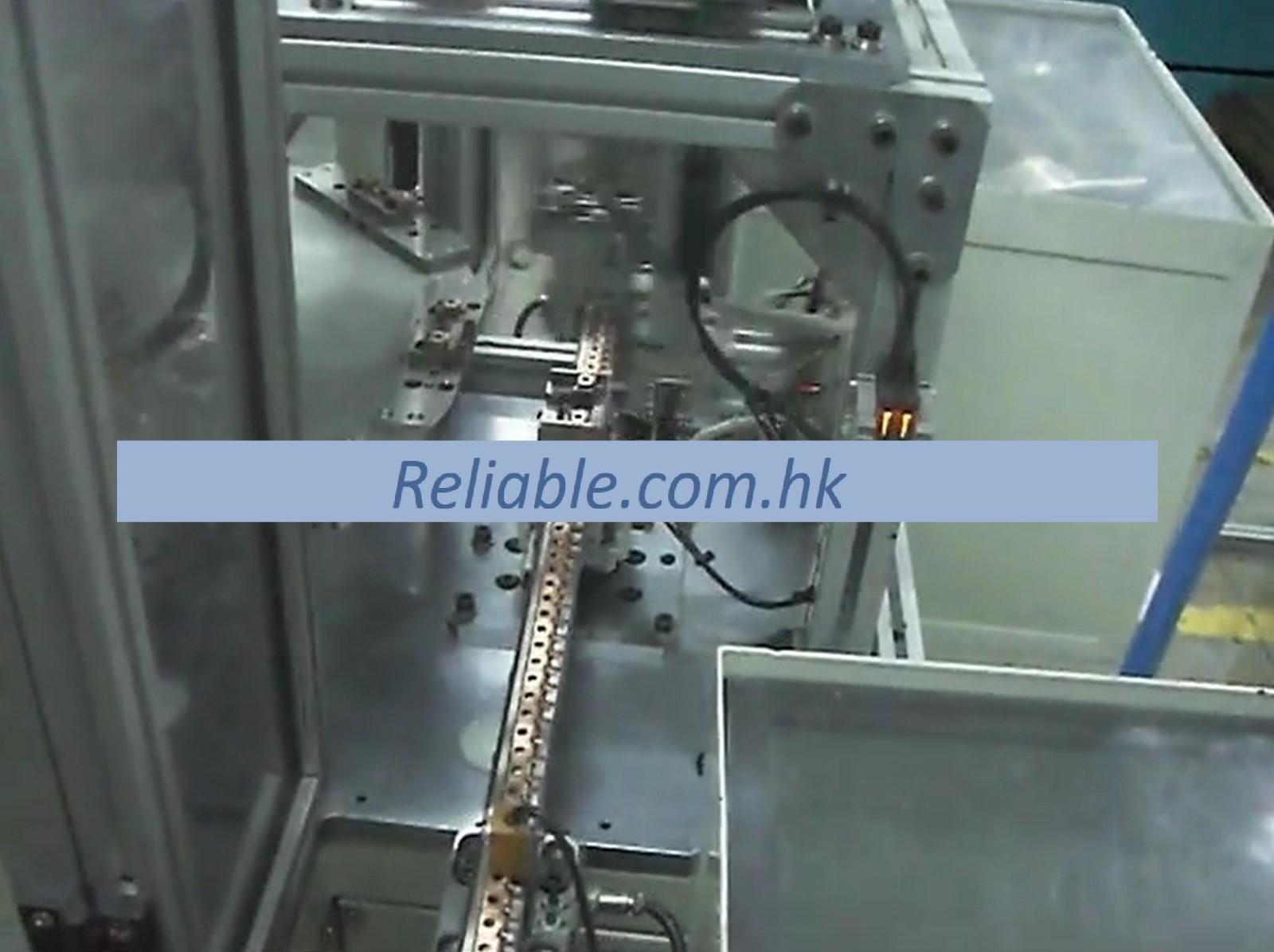

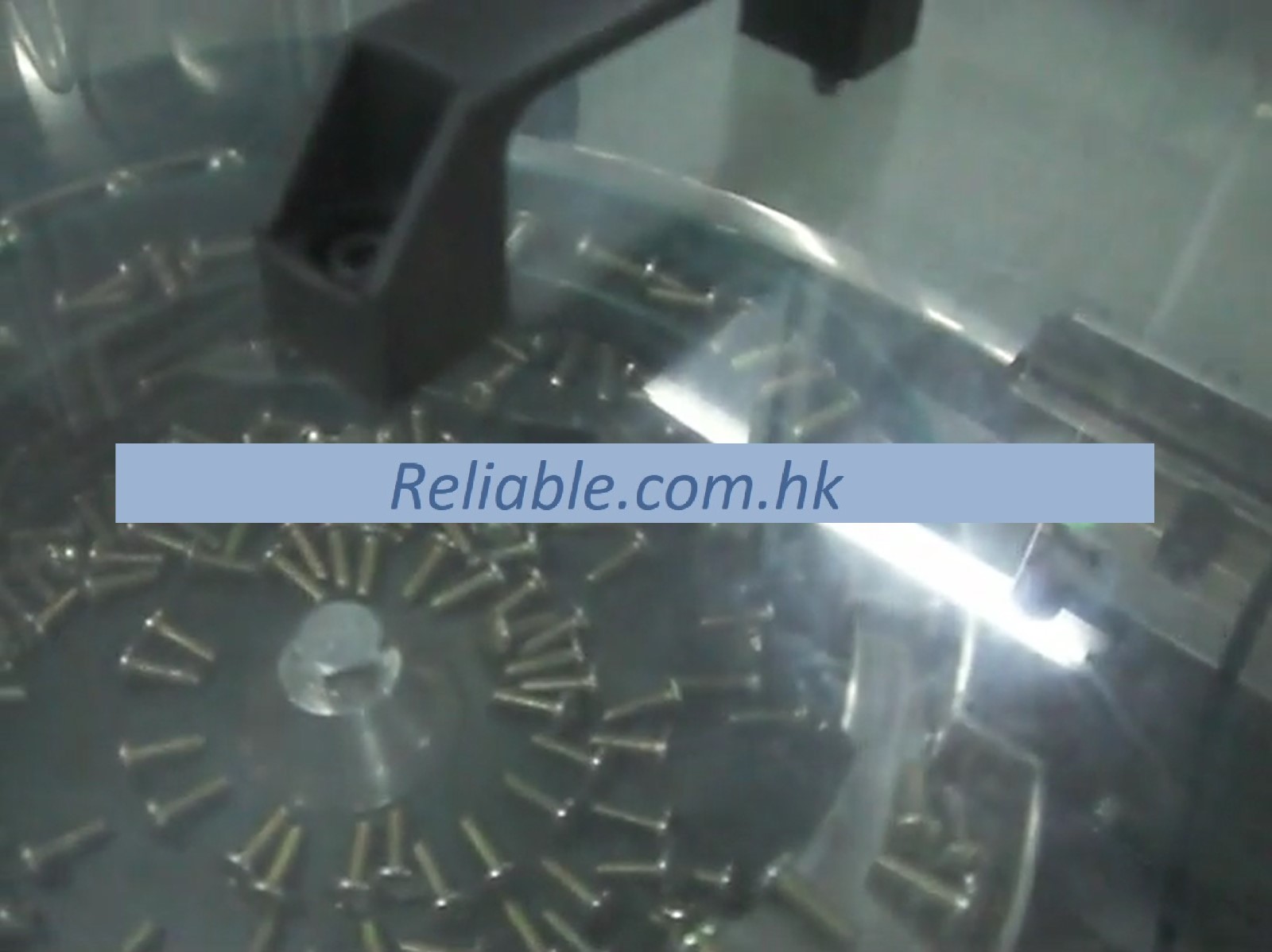

1. 震動盤及直震系統, 自動排列端子, 並送進裝配系統 2. 震動盤及直震系統, 自動排列螺絲, 並送進裝配系統 3. 震動盤及直震系統, 自動排列框架, 並送進裝配系統 4. 各零件在旋轉工作盤中組裝 5. 自動將螺絲鎖入, 並檢測螺絲是否鎖入到位 6. 根據檢測結果, 將成品自動下料到成品箱及不合格品箱 |
| 生產速度 | 30-40件/分 |
| 操作方式 | 自動, 觸控式螢幕手動, 觸控式螢幕參數設置 |
| 電源 | 單相 220V |
| 氣源 | 0.6Mpa |
| 設備尺寸(長 x 寬 x 高) | 1.7m x 1.7m x 1.6m |
| 主要元器件配置 |
氣缸：SMC 導軌：HIWIN 感應器：OMRON，KEYENCE PLC：MITSUBISHI |
| 設備组成 |
端子: 振動排料裝置, 分料裝置, 裝入裝置 框架: 分料裝置, 振動排料裝置, 上料移載機 螺絲: 振動排料裝置, 分料裝置, 鎖螺絲裝置 成品: 檢測裝置, 成品下料, 分選裝置 8工位旋轉工作盤, 夾具, 轉盤驅動裝置 機架等結構件 氣控系統, 電控及人機界面 |
