| 设备数据 | 技术参数 |
|---|---|

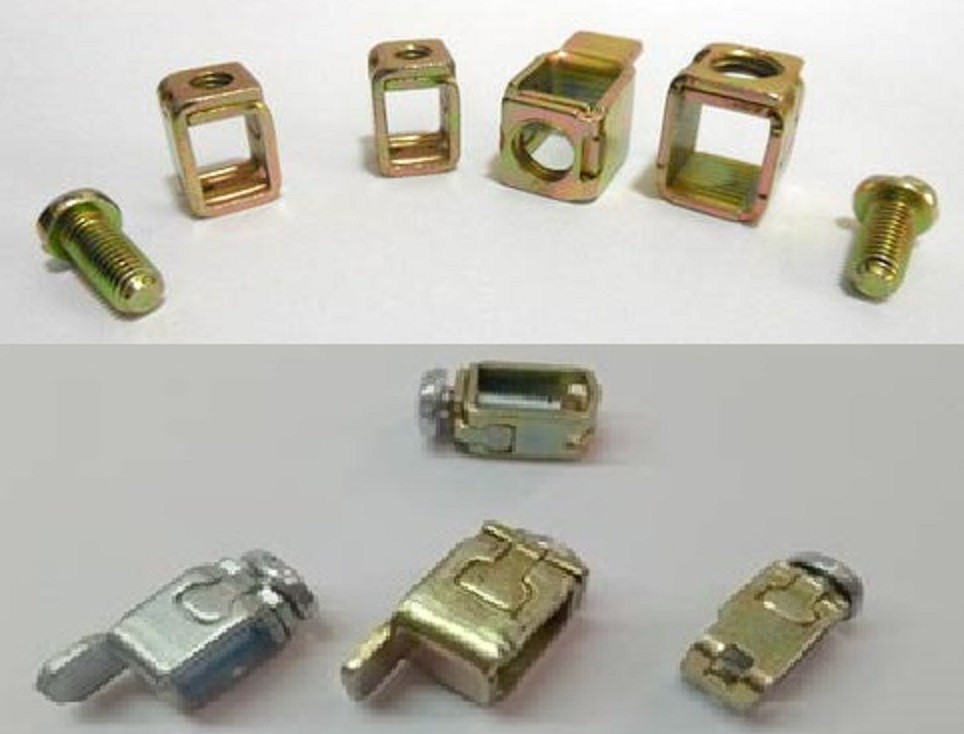

| 适用产品 | MCB端子 |
| 产品材质 | 电子零件 |
| 行业 | 电子零件 |
| 功能 | 装配, 检测 |
| 设备规格 | 全自动 |
| 设备描述 |

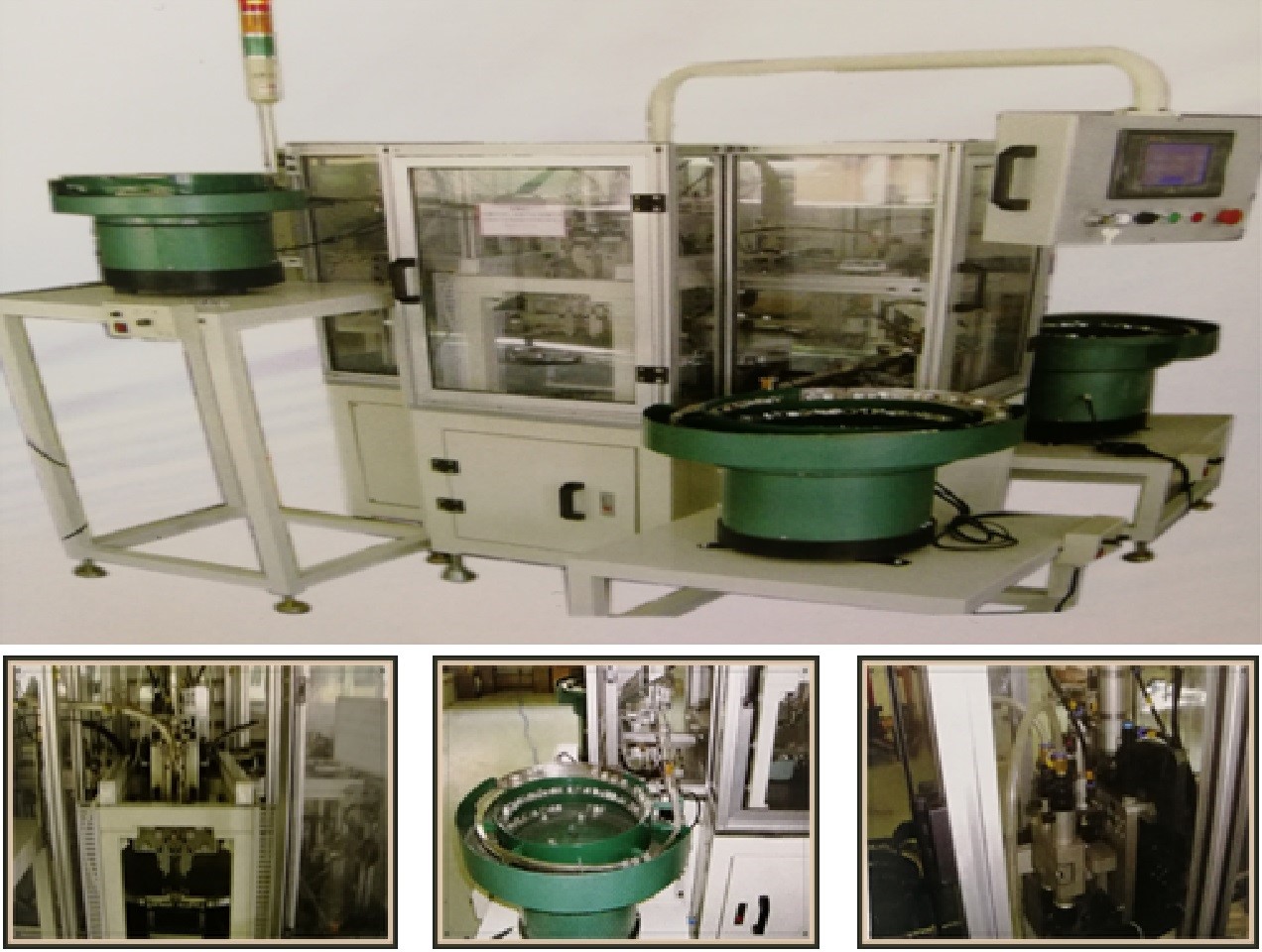

此生产设备应用于MCB端子自动组装 端子、框架及螺丝都由振动盘自动出料 设备按要求将端子与框架自动装配在一起后再自动将螺丝锁入 自动检测螺丝是否锁入到位, 并根据检测结果将成品自动下料到成品箱及不合格品箱 所有动作自动不需要人工干预 |
| 运作原理 |

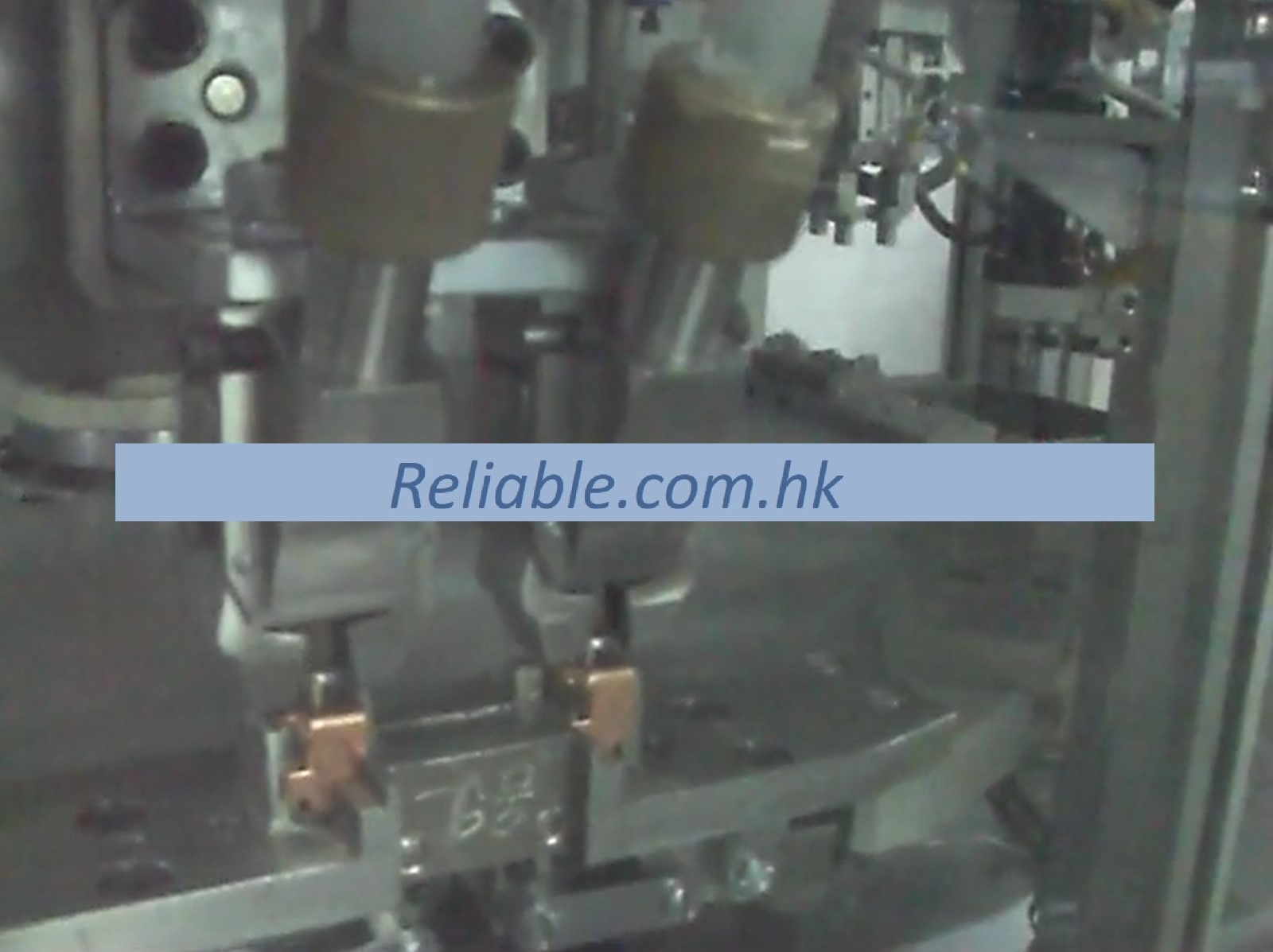

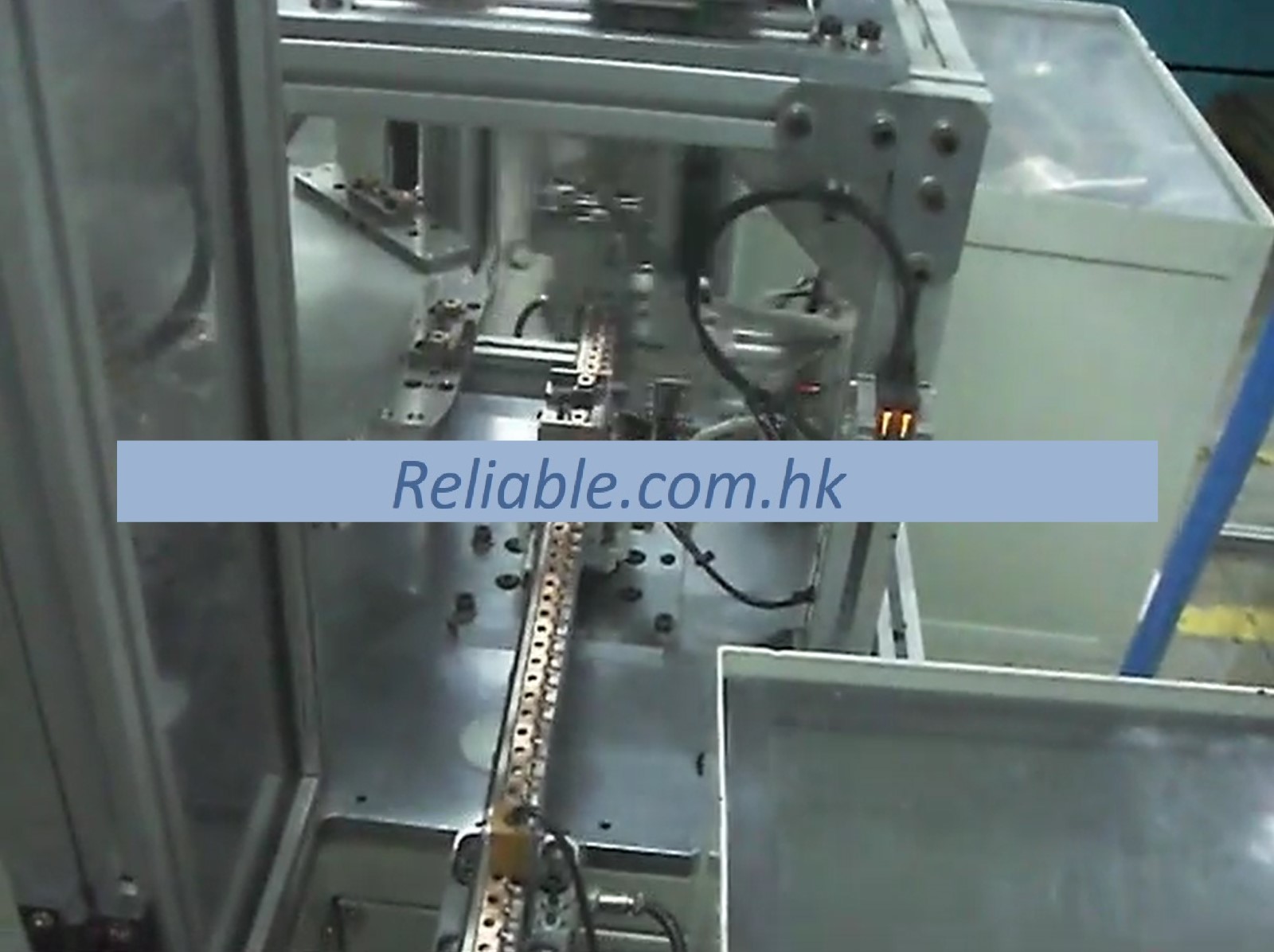

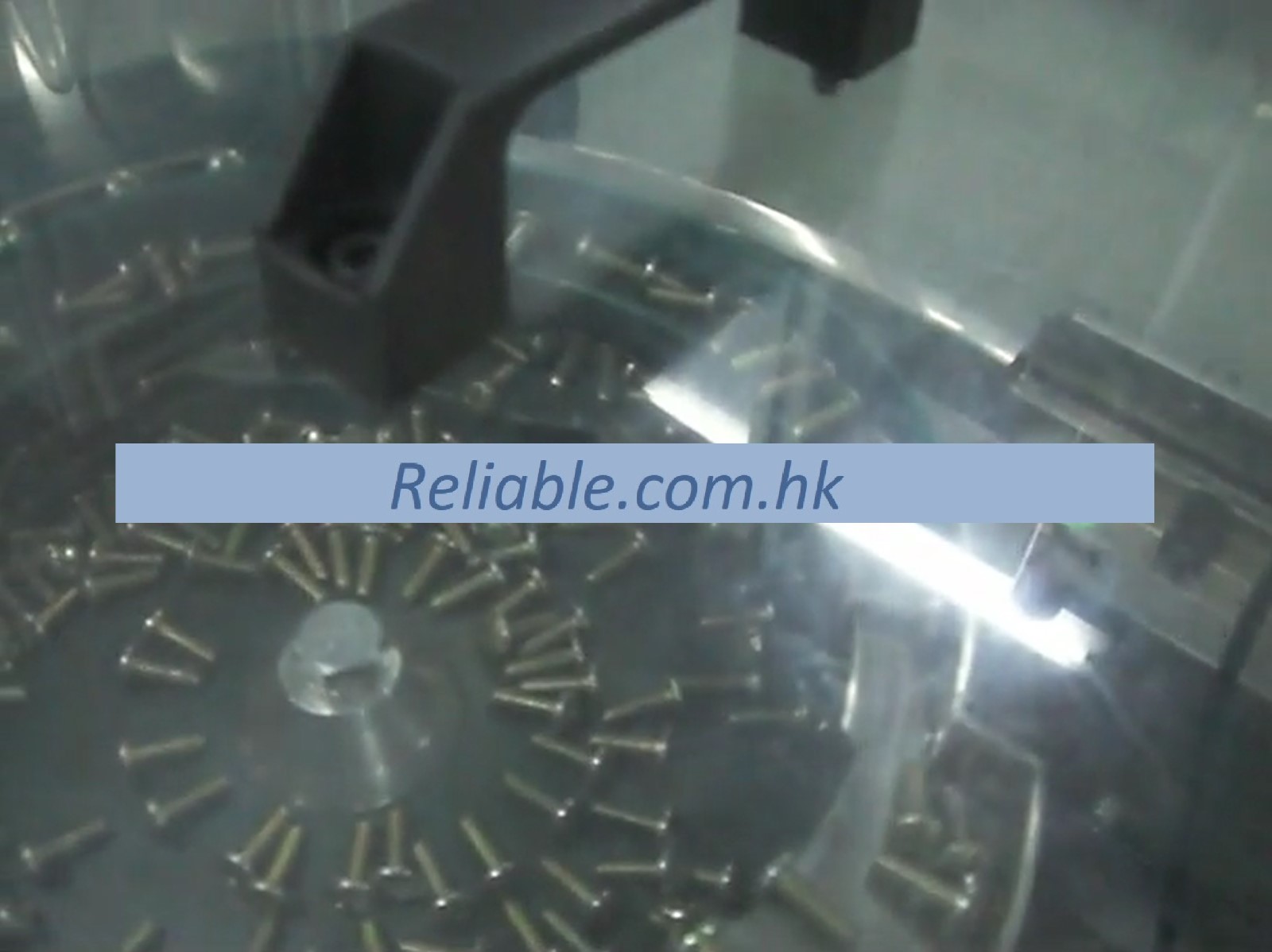

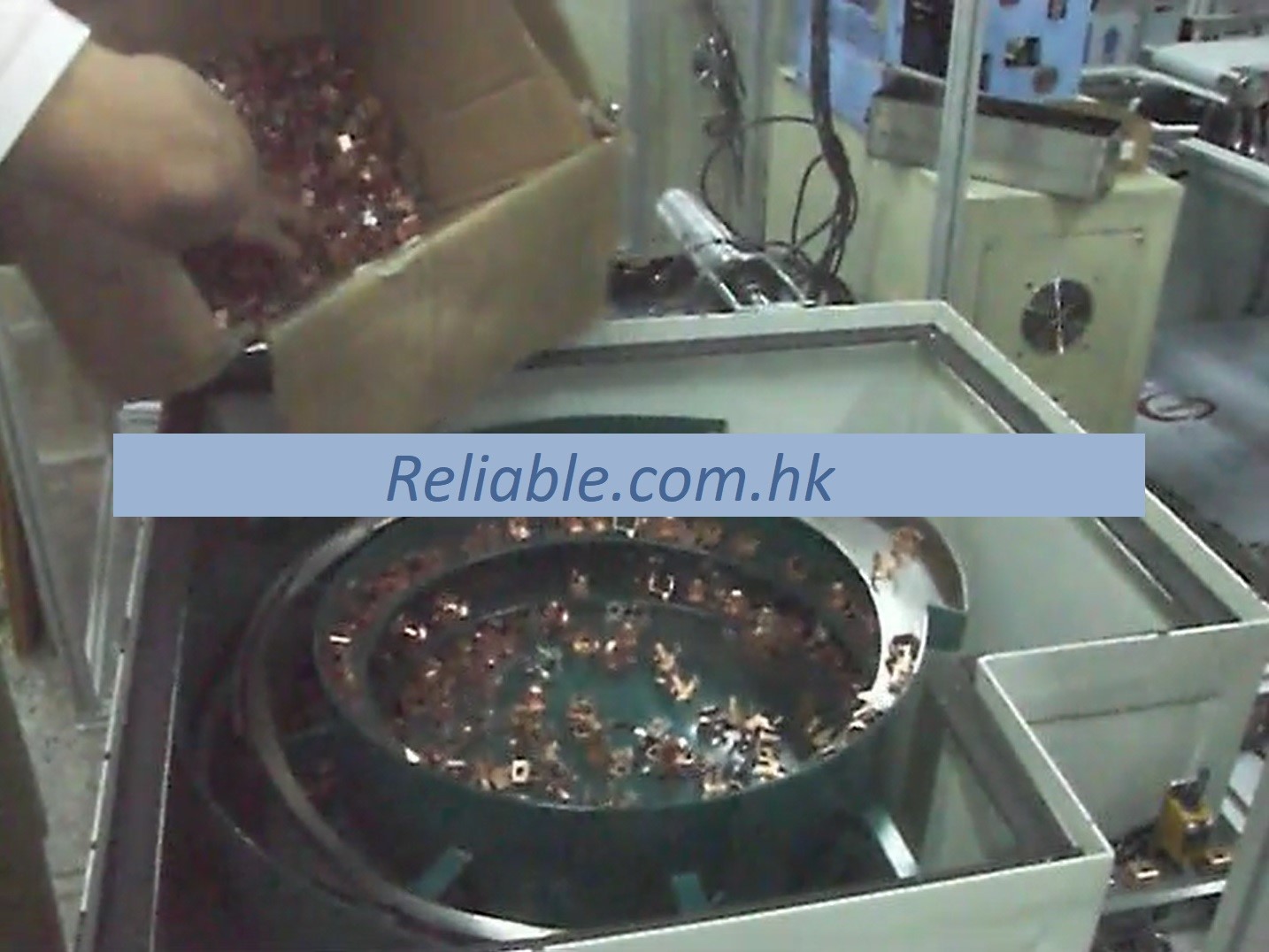

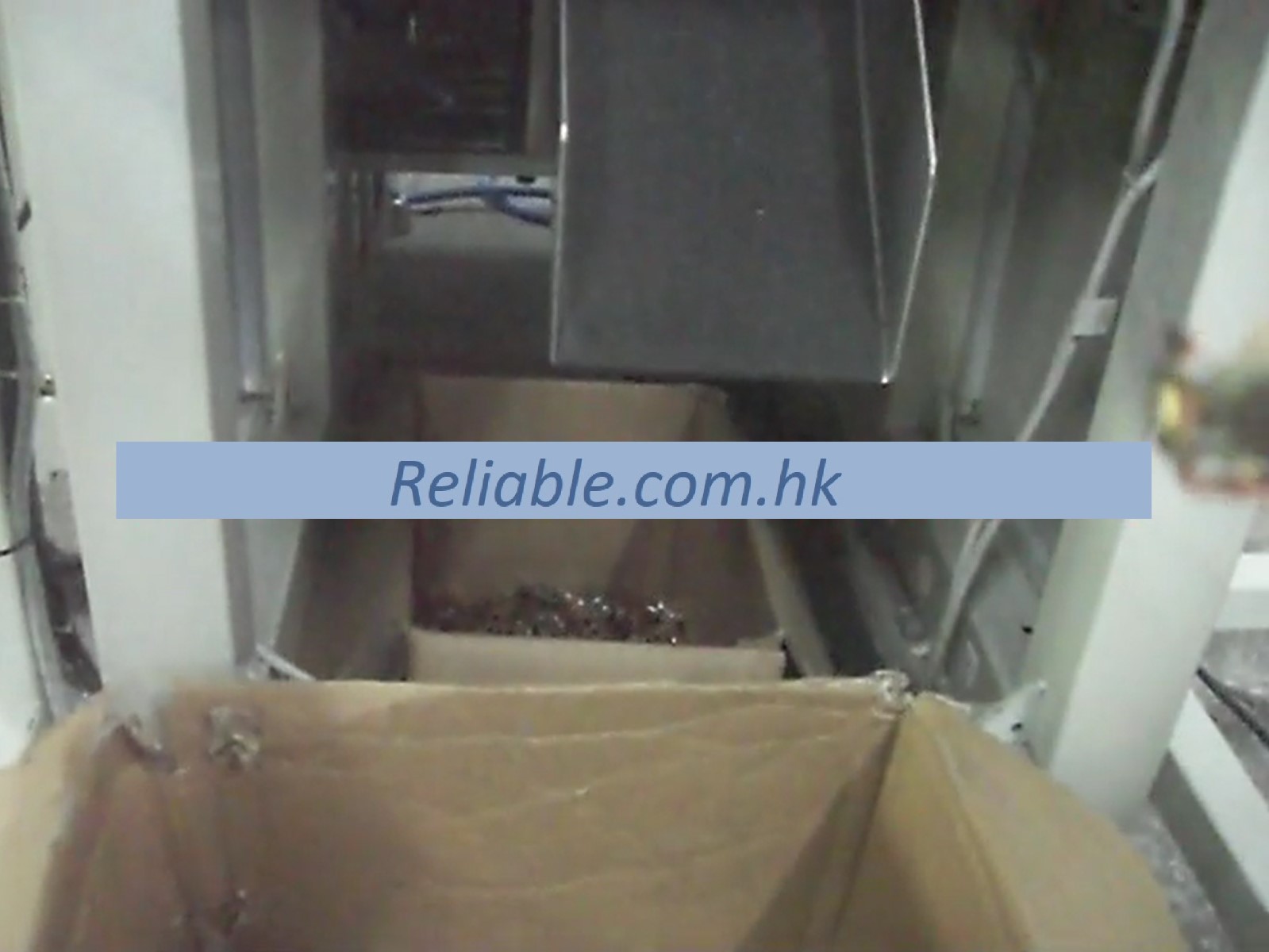

1. 震动盘及直震系统, 自动排列端子, 并送进装配系统 2. 震动盘及直震系统, 自动排列螺丝, 并送进装配系统 3. 震动盘及直震系统, 自动排列框架, 并送进装配系统 4. 各零件在旋转工作盘中组装 5. 自动将螺丝锁入, 并检测螺丝是否锁入到位 6. 根据检测结果, 将成品自动下料到成品箱及不合格品箱 |
| 生产速度 | 30-40件/分 |
| 操作方式 | 自动, 触摸屏手动, 触摸屏参数设置 |
| 电源 | 单相 220V |
| 气源 | 0.6Mpa |
| 设备尺寸(长 x 宽 x 高) | 1.7m x 1.7m x 1.6m |
| 主要元器件配置 |
气缸：SMC 导轨：HIWIN 传感器：OMRON，KEYENCE PLC：MITSUBISHI |
| 设备组成 |
端子: 振动排料装置, 分料装置, 装入装置 框架: 分料装置, 振动排料装置, 上料移载机 螺丝: 振动排料装置, 分料装置, 锁螺丝装置 成品: 检测装置, 成品下料, 分选装置 8工位旋转工作盘, 夹具, 转盘驱动装置 机架等结构件 气控系统, 电控及人机界面 |
