| 設備資料 | 技術參數 |
|---|---|
| 適用產品 | 電熱水壺 |
| 產品材質 | 電子零件 |
| 行業 | 家居電器 |
| 功能 | 裝配, 檢測 |
| 設備規格 | 全自動 |
| 設備描述 |

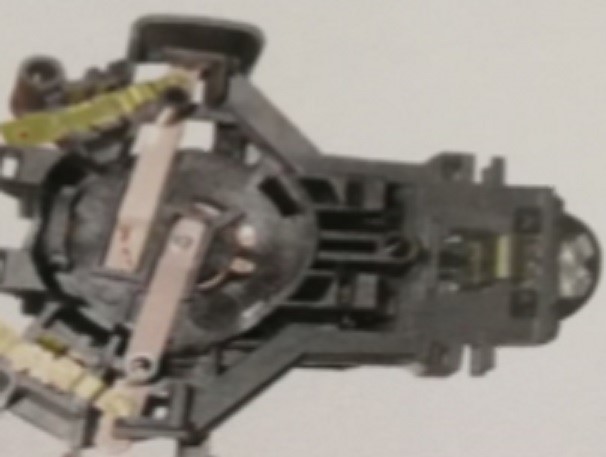

此生產設備應用於電熱水壺溫控開關的全自動裝配和檢測工藝. 設備由2個8工位轉盤組合而成，每個轉盤10個工位. 複雜的裝配動作包括正負極銅片,彈片,重定杆及彈線的裝配, 以及各零件的檢測工藝. 裝配動作于不同工位同步連續進行, 縮減等待時間, 大幅度增加產能. 設備以全自動方式運作, 一體化去處理複雜的裝配動作, 大量節省人手. 針對大產能訂單需求特製, 優勢的連續性及穩定性配合每週7x24生產計畫. |
| 運作原理 |

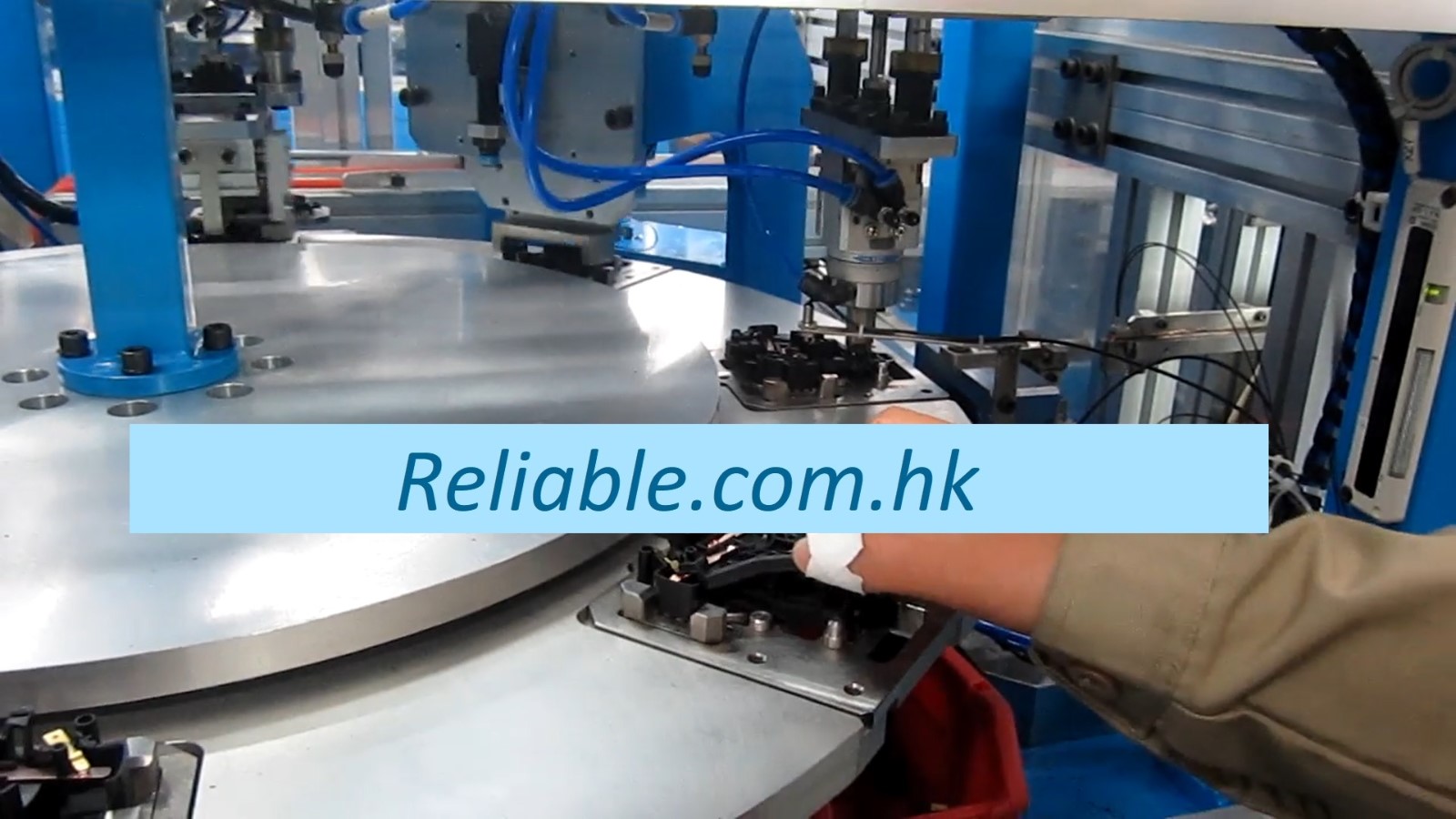

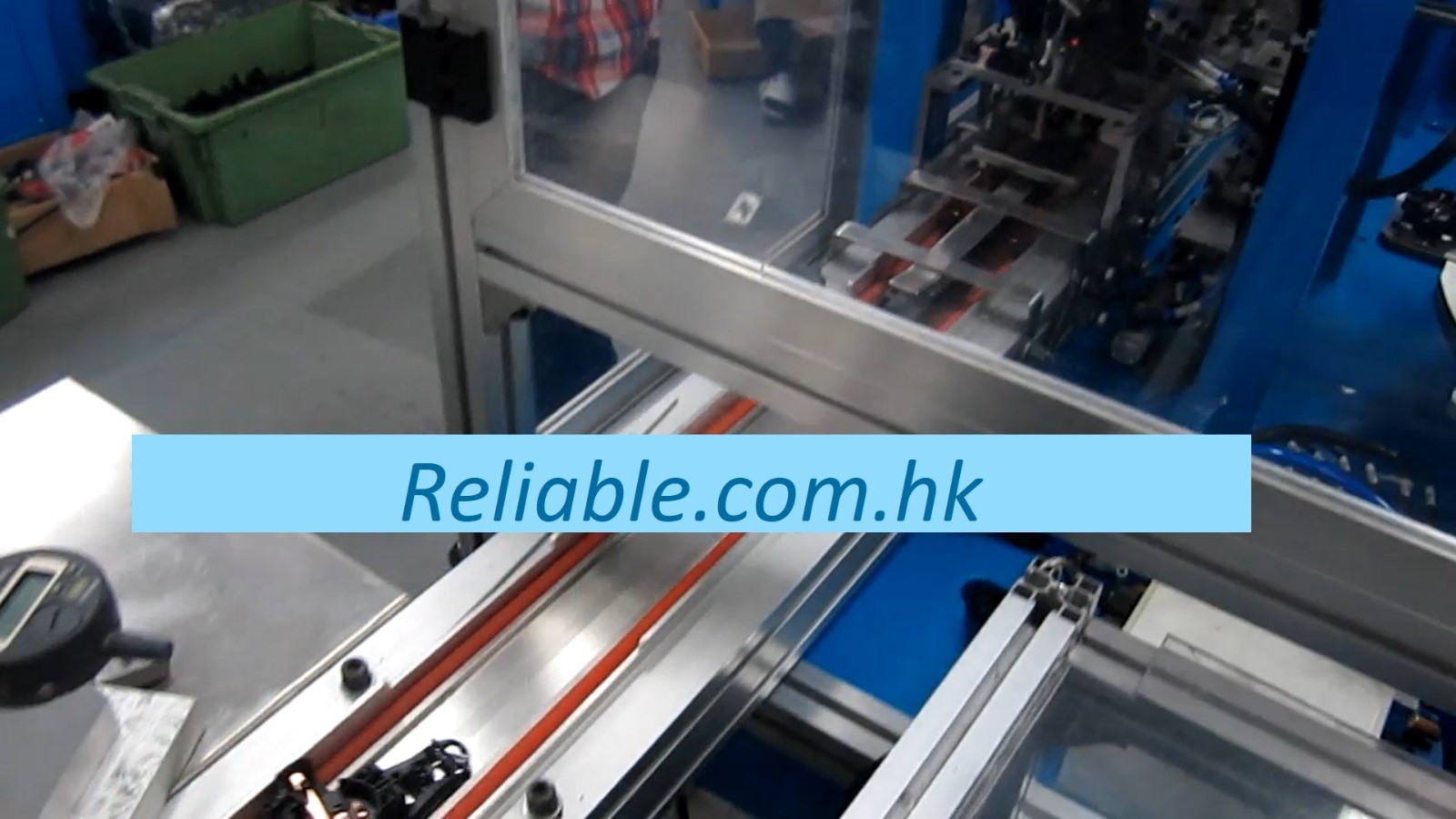

1. 產品本體經輸送線進入設備 2. 分別為本體、正極片和負極片進行壓制鉚接 3. 經自動轉盤完成所有需要的組裝, 並自動檢測壓制的高度 4. 人工上杠杆後, 自動上彈片, 自動將彈片壓制在本體上 5. 將重定杆和彈線裝入主體模並將彈線壓入 6. 對裝配好的產品進行品質檢測, 將合格產品下料到後序生產線, 不合格品下料到返修區 |
| 生產速度 | 25-27件/分鐘 |
| 操作方式 | 自動, 觸控式螢幕手動, 觸控式螢幕參數設置 |
| 電源 | 380VAC（三相電源） |
| 氣源 | 0.6Mpa |
| 設備尺寸(長 x 寬 x 高) | 4.5m x 1.7m x 1.35m |
| 主要元器件配置 |
氣缸：SMC 導軌：HIWIN 分割器：DEX 感應器：OMRON，KEYENCE PLC：MITSUBISHI |
| 設備组成 |

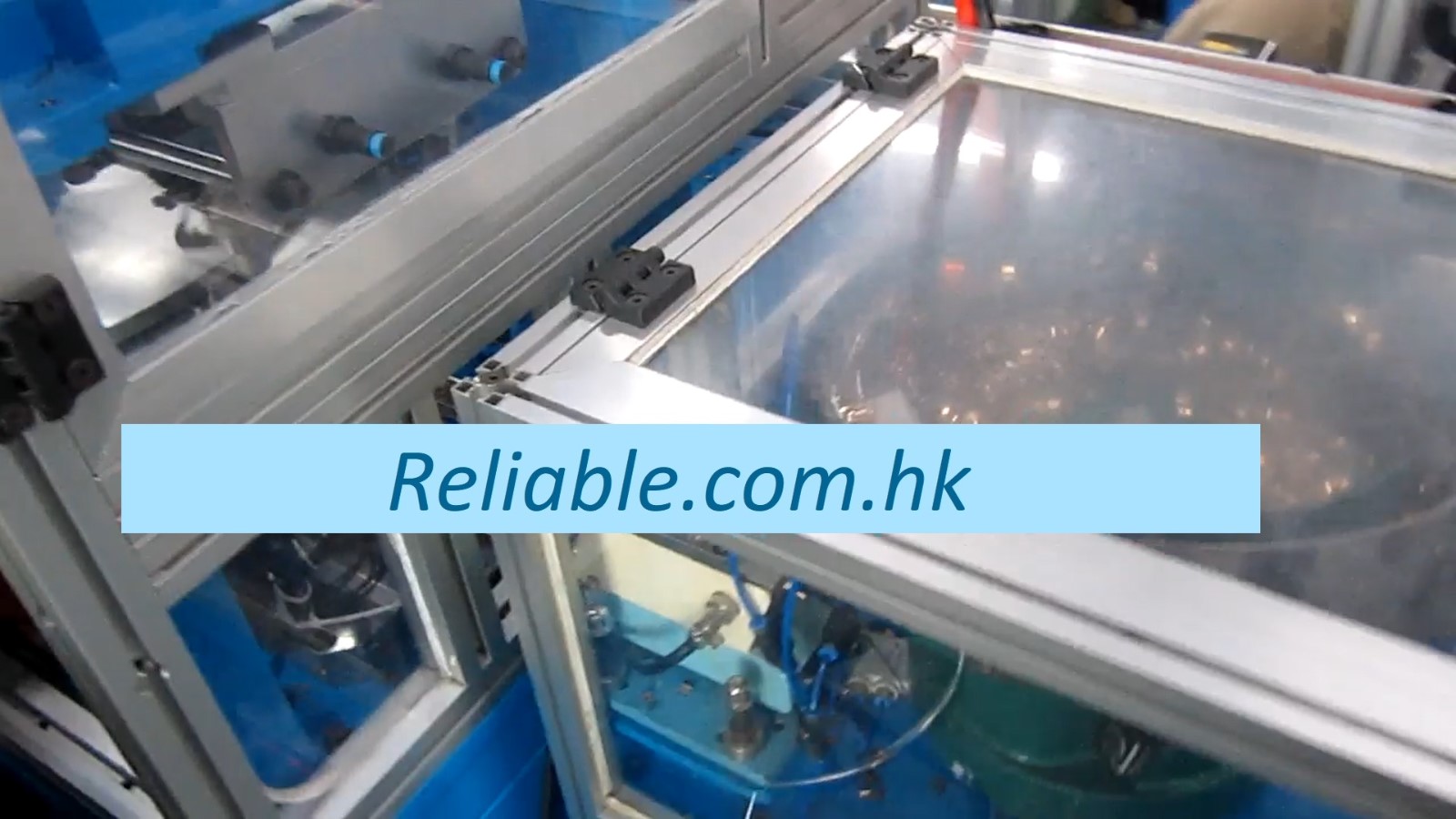

主體模: 輸送線, 上料移載機, 分料裝置 銅片: 上料移載機, 分料裝置, 高度測試裝置 彈片: 上料移載機, 壓入裝置, 分料裝置, 振動排料裝置 轉盤: 轉盤, 夾具, 驅動裝置 重定杆: 壓入裝置, 振動排料裝置, 分料位裝置 彈線: 壓入裝置, 振動排料裝置, 分料裝置, 上料移載機 銅片: 觸點檢測裝置, 振動排料裝置 換移載機, 下料移載機, 氣控系統及鉚接裝置 機架等結構件 電控系統及人機介面 |
